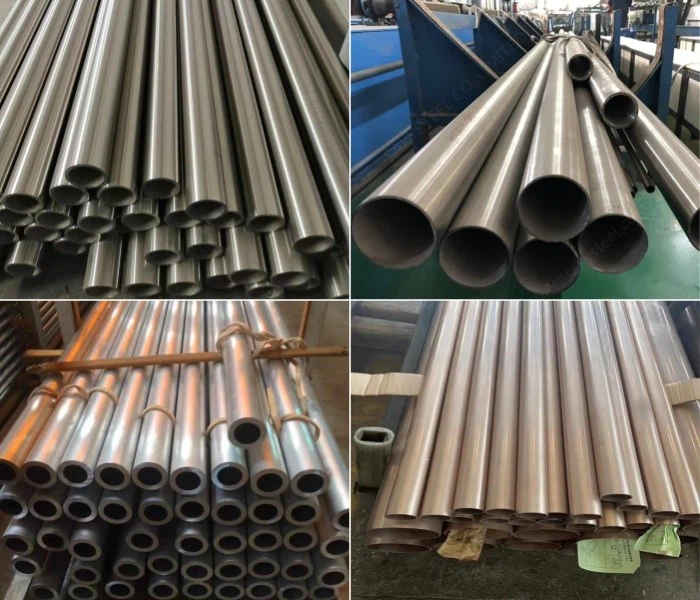

ASTM B111 C70600 buismaattabel

ASTM B111 C70600 buisis verkrijgbaar met een buitendiameter van 1/4 inch (6,35 mm) tot 3 inch (76,2 mm).1/2 inch tot 1 inch zijn de meest voorkomende maten voor warmtewisselaars en condensors.

BWG-nummers lopen achteruit: hoe groter het BWG-nummer, hoe dunner de muur.BWG 22 is 0,71 mm. BWG 10 is 3,40 mm. Hier vindt u het volledige conversieschema.

Het gewicht is afhankelijk van de buitendiameter, wanddikte en dichtheid (8,94 g/cm³).Hier vindt u gewichten voor gangbare maten. Gebruik deze voor vrachtberekening en kostenraming.

De toleranties zijn krap omdat C70600-buizen in buisplaten worden gerold.Losse buizen lekken. Extra grote buizen passen niet. Dit zijn de standaardtoleranties.

OD-tolerantie:

Tolerantie wanddikte:

±10% van de nominale wand voor alle maten

Lengtetolerantie:

Snijlengtes van minder dan 6 m: +6mm / -0 mm

Snijlengtes groter dan 6 m: +10mm / -0 mm

Willekeurige lengte (5-7m): binnen gespecificeerd bereik

Vraag 1: Wat is de meest voorkomende C70600-buismaat voor warmtewisselaars?

3/4" OD x BWG 18 (19,05 mm x 1,24 mm muur) is de meest voorkomende maat.Veel energiecentrales en maritieme warmtewisselaars gebruiken dit formaat. De tweede meest voorkomende is 1" OD x BWG 16 (25,4 mm x 1,65 mm wand). Als u een nieuwe warmtewisselaar ontwerpt, begin dan met deze standaardformaten.

Vraag 2: Waar staat BWG voor in buismaat?

BWG staat voor Birmingham Wire Gauge.Het is een standaard voor draad- en buiswanddikte. Voor BWG betekent een groter maatgetal een dunnere wand. BWG 22 is dun (0,71 mm). BWG 10 is dik (3,40 mm). Niet verwarren met SWG (Standard Wire Gauge), die iets anders is. ASTM B111 maakt gebruik van BWG.

Q3: Hoe converteer ik BWG naar mm?

Gebruik het conversieschema hierboven. Voor een snelle referentie:BWG 18=1.24mm, BWG 16=1.65mm, BWG 14=2.11mm. De exacte conversieformule is niet lineair. Raadpleeg altijd een standaardtabel of vraag uw leverancier om bevestiging.

Vraag 4: Wat is de tolerantie op de buitendiameter van de C70600-buis?

±0,004 inch (±0,10 mm) voor buitendiameter tot 1 inch.Voor grotere OD's neemt de tolerantie iets toe. Door deze tolerantie past de buis in een gat in de buisplaat. Als uw buisplaat nauwere gaten heeft, moet u mogelijk een aangepaste buitendiametertolerantie opgeven, maar kunt u hogere kosten verwachten.

Vraag 5: Kan ik een C70600-buis krijgen met een metrische buitendiameter in plaats van inch?

Ja, metrische buitendiameters zijn verkrijgbaar bij veel fabrieken.Veel voorkomende metrische buitendiameters: 10 mm, 12 mm, 15 mm, 18 mm, 20 mm, 22 mm, 25 mm, 30 mm, 35 mm, 40 mm, 50 mm. Inch-formaten (1/2", 5/8", 3/4", 1") worden echter vaker op voorraad gehouden. Bij metrische maten kan productie nodig zijn.

Vraag 6: Wat is het verschil tussen de buitendiameter van de buis en de binnendiameter van de buis?

OD is buitendiameter. ID is binnendiameter (OD minus 2 x wanddikte).Voor een buis met een buitendiameter van 3/4" met een BWG 18-wand (1,24 mm), binnendiameter=19.05 mm - (2 x 1,24 mm)=16.57 mm. Bij ontwerp van een warmtewisselaar is de buitendiameter van belang voor gaten in de buisplaat. De binnendiameter is van belang voor het doorstroomoppervlak.

Vraag 7: Kan ik een C70600-buis langer dan 6 meter krijgen?

Ja, tot 15 meter (49 voet) voor de meeste OD's.Voor kleinere buitendiameters zijn langere buizen mogelijk. Langere buizen zijn echter moeilijker te verzenden. In standaardcontainers passen gemakkelijk buizen van 6 meter. Voor buizen langer dan 6 meter zijn langere vrachtwagens of speciale containers nodig. Voor de meeste projecten is 6m standaard.

Vraag 8: Wat is de rechtheidstolerantie voor C70600-buis?

ASTM B111 specificeert geen numerieke rechtheidstolerantie. In de industrie is de praktijk 1,5 mm per 3 meter.Buizen die zichtbaar verbogen zijn, kunnen worden afgekeurd. Voor lange buizenbundels met veel steunplaten dient u op uw inkooporder een rechtheidseis op te geven. Molens kunnen tegen geringe meerkosten rechte buizen leveren.

Vraag 9: Hoe bereken ik het buisgewicht per meter?

Gewicht (kg/m)=(OD² - ID²) x π/4 x dichtheid ÷ 1.000.000.OD en ID in mm, dichtheid=8.94 g/cm³. Een eenvoudigere methode: gebruik de bovenstaande gewichtstabel of vraag uw leverancier om een ​​gewichtscalculator. Voor een ruwe schatting weegt de C70600-buis ongeveer 8,94 x muur x (OD - muur) x π / 1.000.000 in kg per meter.

Vraag 10: Wat is de minimale wanddikte voor C70600-buis onder ASTM B111?

BWG 22 (0,71 mm) is de dunste standaardwand.Sommige molens kunnen op grond van een speciale overeenkomst dunner worden, maar BWG 22 is het praktische minimum. Dunnere wanden zijn moeilijk te tekenen zonder te scheuren en bieden weinig corrosie. De meeste ingenieurs specificeren niet onder BWG 20 (0,89 mm).

V11: Kan ik de C70600-buis in willekeurige lengtes bestellen in plaats van in gesneden lengtes?

Ja, de willekeurige lengte is meestal 5 tot 7 meter (16 tot 23 voet).Willekeurige lengte kost minder dan exacte snijlengte, omdat de molen niet precies hoeft te snijden. Binnen het assortiment vindt u echter buizen van verschillende lengtes. Voor warmtewisselaarbundels wordt een exacte snijlengte aanbevolen. Voor voorraad is willekeurige lengte prima.

Verificatie van grondstoffen

Spectrometertest bij elke smelt (ASTM E1473)

Ni moet 9-11% zijn. Fe moet 1,0-1,8% zijn. Geen uitzonderingen.

Mechanisch monster (één buis per hitte)

Trekkracht: minimaal 310 MPa. We hebben 340-360 MPa typisch gezien.

Afvlakkingstest: knijp een ring tot 3x de muur. Let op scheuren.

Flare-test: breid het uiteinde uit met een kegel van 30 graden. Mag niet splitsen.

100% niet-destructief onderzoek

Wervelstroomsonde door elke afzonderlijke buis (ASTM E243)

Elk signaal=wordt afgewezen. Geen patchen. Geen tweede kans.

Laatste controle vóór het inpakken

Visuele inspectie van beide uiteinden

Doppluggen geïnstalleerd

Hydrostatische test op aanvraag

Buisbescherming

Kunststof eindkappen (beide uiteinden)

VCI-papier tussen de lagen – stopt condensatiecorrosie

Krimpfolie rond elke bundel – vochtbarrière

Bundelbeveiliging

Stalen banden – 4 tot 6 banden per bundel

Houten kist voor kwetsbare maten (kleine buitendiameter of afgesneden lengtes)

Stalen bundel + houten pallet voor standaard buizen van 6 meter

Etikettering

Waterdicht label op elke bundel

Kwaliteit, OD, muur, warmtenummer, hoeveelheid duidelijk afgedrukt

Verzending

Het laden van containers onder toezicht van ons magazijnteam

Foto's gemaakt voordat de container sluit
