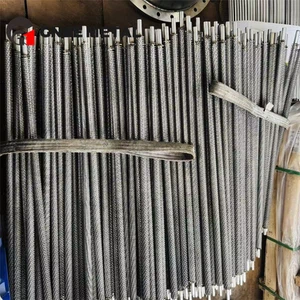

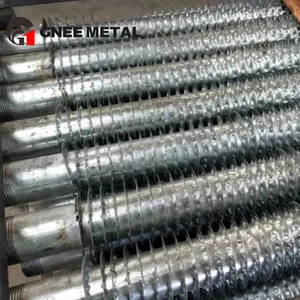

ASTM B111 C70600 kopernikkelbuis met lage ribben (O61 gegloeid)
GNEEbenodigdhedenASTM B111 C70600 Kopernikkelbuizen met lage ribbeninO61 uitgegloeide toestand, speciaal ontworpen vooroliekoelers, warmtewisselaars en HVAC-systemen.
Lage vinnenbuizenvergroot het buitenoppervlak met2,5-3 keervergeleken met kale buizen, wat resulteert inhogere efficiëntie van de warmteoverdracht.Een grotere efficiëntie van de warmtewisselaar betekent dat er minder buizen nodig zijn om dezelfde warmteoverdracht te bewerkstelligen als kale buizen.
Productspecificaties – Buis met lage ribben
| Parameter | Specificatie |
|---|---|
| Standaard | ASTM B111 |
| Materiaal / kwaliteit | C70600 (90/10 CuNi), ook C71500, C71640, C70400 |
| Buitendiameter buis (OD) | 12,7 mm – 25,4 mm |
| Vindikte | Ongeveer. 0.3 mm |
| Vinhoogte | 1,2 mm – 2,77 mm |
| Finse toonhoogte | 30 FPI / 28 FPI / 26 FPI / 36 FPI / 43 FPI(vinnen per inch) |
| Buislengte | Tot 18 meter |
| Voorwaarde | O61 (gegloeid) |
Beschikbare vinbuistypen van GNEE
| Finbuistype | Beschrijving |
|---|---|
| Geëxtrudeerde vinbuizen | Integrale vinnen gevormd door extrusie |
| Spiraalgelaste vinbuizen | Vinnen spiraalvormig op de kernbuis gelast |
| Ingebedde vinbuizen (G-Fin) | Vinnen ingebed in groef |
| L Fin-buizen | L-vormige voet bevestigd aan de buis |
| LL-vinbuizen | Overlappende L-vinnen |
| KL Fin-buizen | Gekartelde L-vinnen |
| Vierkante vinbuizen (H-vin) | Vierkante/rechthoekige vinnen |
| Hoog-gelaste gekartelde ribbenbuizen | Gekartelde vinnen voor verbeterde turbulentie |
Kernbuis- en vinmaterialen
Kernbuismaterialen (GNEE kan verschillende materialen leveren)
| Materiaalcategorie | Populaire ASTM-kwaliteiten |
|---|---|
| Koolstofstaal | A179, A192, SA210 Gr A1/C, A106 Gr B |
| Roestvrij staal | TP304/304L, TP316/TP316L |
| Koper / Koper-Nikkel | UNS C70600 (90/10 CuNi), UNS C71500 (70/30), UNS C12200 |
| Titanium | B338Gr2 |
Fin-materialen
| Materiaal | Cijfers |
|---|---|
| Aluminium | Alu. 1100, Alu. 1060 |
| Koper | Commercieel zuiver koper |
GNEE is gespecialiseerd in C70600 koper-nikkelkernbuizenmet aluminium of koperen vinnen.
Voordelen van buizen met lage ribben
| Voordeel | Voordeel |
|---|---|
| 2,5-3 keer het externe oppervlak | Hogere warmteoverdrachtscapaciteit dan kale buizen |
| Minder buizen nodig | Lagere materiaalkosten voor hetzelfde gebruik |
| Verbetert de prestaties van bestaande wisselaars | Retrofits zonder nieuwe behuizingen te bouwen |
| Minder ruimte en gewicht | Waardevol voor offshore-productie en torens op grote-hoogte |
| Transformeert grote shell & tube-wisselaars | Creëert compacte warmtewisselaars |
Leveringsvoorwaarden (tempers) voor buizen van koperlegering
GNEEbenodigdhedenASTM B111 C70600 buizen met lage ribbeninO61 (gegloeid)voorwaarde. Hieronder vindt u het volledige assortiment beschikbare tempers:
| Tempercode | Beschrijving |
|---|---|
| O10 | Gegoten en gegloeid (gehomogeniseerd) |
| O11 | Als-gegoten en hittebehandeld |
| O20 | Heet gesmeed en gegloeid |
| O25 | Warmgewalst en gegloeid |
| O30 | Heet geëxtrudeerd en gegloeid |
| O31 | Geëxtrudeerd en met warmte behandeld |
| O40 | Heet doorboord en uitgegloeid |
| O50 | Licht gegloeid |
| O60 | Zacht gegloeid |
| O61 | Gegloeid(GNEE-standaard voor buizen met lage ribben) |
| O65 | Tekening gegloeid |
| O68 | Dieptrekken-gegloeid |
| O70 | Dood-zacht gegloeid |
| O80 | Gegloeid tot temper, 1/8 hard |
| O81 | Gegloeid tot temper, 1/4 hard |
| O82 | Gegloeid tot temper, 1/2 hard |
Opmerking: O61 (gegloeid)biedt de ductiliteit die nodig is voor vinnenbewerkingen.
Toepassingen van ASTM B111 C70600 buizen met lage ribben
| Industrie | Specifieke toepassing |
|---|---|
| Energieopwekking | Warmtewisselaars voor elektrische, nucleaire, thermische en geothermische energiecentrales |
| Olie en gas | Oliekoelers, petrochemische installaties |
| Chemische verwerking | Zeer corrosieve systemen (condensors, verdampers) |
| Ontzilting | Ontziltingsinstallaties voor zeewater |
| Voedselverwerking | Koel- en voedselverwerkingssystemen |
| HVAC | Verwarming, ventilatie, koeling, klimaatbeheersing |
| Automobiel | Machinebouw, automobielindustrie |
| Aardgas | Aardgaszuiveringsinstallaties |
Buis met lage vinnen versus kale buis
| Functie | Lage vinnenbuis | Kale buis |
|---|---|---|
| Extern oppervlak | 2,5-3x hoger | Basis (1x) |
| Efficiëntie van warmteoverdracht | Hoger | Lager |
| Aantal benodigde buizen | Minder | Meer |
| Shell-maat | Kleiner | Groter |
| Gewicht | Lichter | Zwaarder |
| Kosten voor dezelfde plicht | Lager | Hoger (meer buizen, grotere schaal) |
| Ideale toepassing | Verbetering van de warmteoverdracht aan de zijkant- aan de buitenkant | Algemeen doel |
Waarom kiezen voor C70600 koper-nikkel voor buizen met lage ribben?
| Eigendom | Voordeel voor ribbenbuizen |
|---|---|
| Uitstekende weerstand tegen zeewatercorrosie | Geschikt voor maritieme oliekoelers en offshore warmtewisselaars |
| Goede thermische geleidbaarheid | Efficiënte warmteoverdracht door vinnen |
| Gegloeide toestand (O61) | Voldoende ductiliteit voor het vormen van vinnen |
| Bestand tegen biofouling | Minder onderhoud in de zeewatervoorziening |
| Matige kracht | Bestand tegen bedrijfsdruk |
Typische afmetingen en FPI-opties
GNEEaanbiedingenASTM B111 C70600 buizen met lage ribbenin de volgende configuraties:
| Buis-OD (mm) | Vinhoogte (mm) | Vindikte (mm) | FPI-opties |
|---|---|---|---|
| 12.7 | 1.2 – 2.77 | ~0.3 | 26, 28, 30, 36, 43 |
| 15.0 | 1.2 – 2.77 | ~0.3 | 26, 28, 30, 36, 43 |
| 19.0 | 1.2 – 2.77 | ~0.3 | 26, 28, 30, 36, 43 |
| 25.4 | 1.2 – 2.77 | ~0.3 | 26, 28, 30, 36, 43 |
FPI=vinnen per inch.Hogere FPI=meer oppervlak, maar hogere drukval.
Veelgestelde vragen
Vraag 1: Wat is het verschil tussen ASTM B111 C70600 buis met lage ribben en kale buis?
A: ASTM B111 C70600 buis met lage ribbenheeft2,5-3 keer het externe oppervlakvan een kale buis, wat een hogere efficiëntie van de warmteoverdracht oplevert. Er zijn minder buizen met lage ribben nodig om dezelfde belasting te bereiken als kale buizen.
Vraag 2: Wat is de O61-voorwaarde voor ASTM B111 C70600 buis met lage ribben?
A: O61is degegloeide toestand– de buis is zacht en taai, wat nodig is om vinnen op de kernbuis te vormen zonder te scheuren.
Vraag 3: Welke lamellenafstanden zijn beschikbaar voor ASTM B111 C70600 buizen met lage ribben?
A: GNEEbiedt vinplaatsen van30, 28, 26, 36 en 43 FPI (vinnen per inch). Een hogere FPI zorgt voor een groter oppervlak maar een hogere drukval.
Vraag 4: Wat zijn de typische toepassingen voor ASTM B111 C70600 buizen met lage ribben?
A: ASTM B111 C70600 buizen met lage ribbenworden gebruiktoliekoelers, warmtewisselaars van elektriciteitscentrales, HVAC-systemen, chemische verwerking, ontziltingsinstallaties en aardgasbehandeling.
Vraag 5: Welke kernbuismaterialen kunnen worden gebruikt voor buizen met lage ribben?
A:Kernbuismaterialen omvattenkoolstofstaal (A179, A192), roestvrij staal (TP304/316), koper-nikkel (C70600, C71500), koper (UNS12200) en titanium (B338 Gr 2) . GNEE is gespecialiseerd in C70600 koper-nikkel.
Vraag 6: Welke vinmaterialen zijn beschikbaar voor ASTM B111-buizen met lage ribben?
A:Fin-materialen zijn dat meestalaluminium (Alu. 1100, 1060)ofkoper. VoorC70600 kernbuizenAluminium vinnen zijn gebruikelijk vanwege gewichtsvermindering en kosten.
Vraag 7: Wat is de maximale lengte van ASTM B111 C70600 buis met lage ribben?
A: GNEEbenodigdhedenASTM B111 C70600 buizen met lage ribbentot18 meter lang.
Vraag 8: Hoe profiteert de technologie met lage lamellen van shell-and-tube-warmtewisselaars?
A:Low fin-technologie kan dat weltransformeer grote shell-and-tube-warmtewisselaars in compacte warmtewisselaars, waardoor ruimte en gewicht worden verminderd – vooral waardevol voor offshore-productie en distillatietorens op grote- hoogte.
Vraag 9: Welke certificeringen biedt GNEE voor ASTM B111 C70600 buizen met lage ribben?
A: GNEEbiedt certificeringen, waaronderABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS en ISO 9001-2008, waarbij inspectie door derden- beschikbaar is.
Vraag 10: Wat is de typische vinhoogte en -dikte voor ASTM B111 C70600 buis met lage vin?
A:Typische vinhoogte is1,2 mm tot 2,77 mm, en de vindikte is ongeveer0,3 mm, afhankelijk van de buitendiameter van de buis en de vinsteek.
Vraag 11: Wat is het buitendiameterbereik voor ASTM B111 C70600 buizen met lage ribben?
A: ASTM B111 C70600 buizen met lage ribbenzijn verkrijgbaar in buitendiameters vanaf12,7 mm tot 25,4 mm.
Vraag 12: Waarom kiezen voor C70600-koper-nikkel voor buizen met lage ribben in maritieme toepassingen?
A: C70600aanbiedingenuitstekende weerstand tegen zeewatercorrosie en weerstand tegen biofouling, waardoor het ideaal is voor oliekoelers en warmtewisselaars op schepen en offshore-platforms. De O61-gegloeide toestand verschaft de ductiliteit die nodig is voor het vinnen.
Inspectie – C70600 kwaliteitscontroleproces
C70600 is gespecificeerd voor corrosieve omgevingen. Materiaalfouten beginnen meestal bij niet-geteste batches. Wij voorkomen dat.
Routine-inspecties voor C70600:
| Inspectie-item | Methode / Gereedschap | Acceptatiecriteria |
|---|---|---|
| Chemische samenstelling | Optische emissiespectrometer | ASTM B151 / ASME SB151 |
| Trekeigenschappen | Universele testmachine | Groter dan of gelijk aan 275 MPa UTS, groter dan of gelijk aan 125 MPa YS |
| Hardheid | Rockwell- of Brinell-tester | Consistent over de hele sectie |
| Buisintegriteit | Wervelstroom of hydrostatisch (optioneel) | Geen lekkage, geen foutsignaal |
| Korrelgrootte | Metallografische microscoop | ASTM korrelgrootte Nee. 5 of fijner |
| Dimensionale nauwkeurigheid | Lasermicrometer / schuifmaat | ±0,05 mm of strakker |
Documentatie:Elk lot ontvangt een ondertekend Mill Test Certificate met heatnummer. Derde-getuige beschikbaar (SGS, BV, Intertek).
Verpakking – C70600 Bescherming voor transport
C70600 is bestand tegen zeewatercorrosie, maar is niet bestand tegen fysieke schade of slechte hantering. Onze verpakkingen zijn gemaakt voor vracht over lange-afstanden.
C70600 verpakking per productvorm:
| Formulier | Primaire bescherming | Secundaire bescherming | Buitencontainer |
|---|---|---|---|
| Buizen (recht) | Kunststof eindkappen + PE-spiraalwikkel | Met was-gecoat papier | Zeshoekige houten bundel of stalen pallet |
| Buizen (opgerold) | Binnenste kartonnen kern | Anti-aanslagfolie + rekfolie | Multiplex spoel of krat |
| Borden / Vellen | Tussenblad van kraftpapier | Randbeschermers + staalband | Zeewaardige begassing-gratis multiplexkist |
| Staven / Staven | VCI-krimpfolie | Kartonnen hoes | Houten kist met schuimvoering |
| Draden | Laagwikkeling op spoel | PE-zak + droogmiddel | Omdoos + pallet |
| Stroken | Interleaved oliepapier | Spoelverpakking | Kartonnen doos of stalen trommel |
Markering per verpakking:Soort (C70600), heatnummer, afmetingen, nettogewicht, PO-nummer.
Fabriek – Apparatuur voor C70600-verwerking
Productielijn voor C70600:
| Station | Apparatuur | Doel voor C70600 |
|---|---|---|
| Smelten & gieten | Horizontale continugietoven | Produceer stevige knuppels met gecontroleerde chemie |
| Vormen | 2000T omgekeerde extrusiepers | Creëer naadloze buisschalen |
| Maatvoering | Koude pilgermolen (2-hoog / 3-hoog) | Verminder de wanddikte, verbeter de korrelstructuur |
| Tekening | 30T – 100T trekbanken | Bereik de uiteindelijke buitendiameter, gewicht en oppervlakteafwerking |
| Gloeien | Gaasbandoven met beschermende atmosfeer | Herstel de ductiliteit, elimineer restspanningen |
| Rechttrekken | Roterende stijltang met 2 rollen | Correcte boog en ovaliteit |
| Snijden | CNC vliegende zaag of schijfsnijder | Nauwkeurige lengte (±1 mm) |
| Oppervlakteafwerking | Beitsbad + zoetwaterspoeling | Oxiden verwijderen, oppervlak helderder maken |
Kwaliteitsapparatuur voor C70600:Spectrometer (Thermo Fisher), UTM (60T capaciteit), wervelstroomfoutdetector (Magnaflux), hardheidstester (Rockwell).
Capaciteit:150–200 ton per maand voor C70600-producten.
Assortiment
| Productvorm | Gemeenschappelijke cijfers | Toepasselijke normen | Beschikbaarheid van maten | Typisch eindgebruik |
|---|---|---|---|---|
| Buizen / Pijpen | C10100, C11000, C12200, C70600, C71500, C44300, C68700, C19400 | ASTM B75, B111, B280, B466, EN 12449, ASME SB111 | Buitendiameter: 4–450 mm GEWICHT: 0,5–18 mm Maximale lengte: 20m |
Warmtewisselaars, condensors, oliekoelers, ontziltingsinstallaties, hydraulische leidingen |
| Borden / Vellen | C11000, C12200, C10100, C70600, C71500, C26000, C27200, C52100 | ASTM B152, B171, B402, EN 1652, JIS H3100 | Diepte: 0,2–80 mm Breedte: kleiner dan of gelijk aan 1000 mm Lengte: kleiner dan of gelijk aan 3500 mm |
Transformatorwikkelingen, rails, pakkingen, dakbedekking, bekleding van chemicaliëntanks |
| Staven / Staven | C11000, C10100, C70600, C71500, C36000, C38500, C23000, C26000 | ASTM B16, B124, B151, EN 12164, JIS H3250 | Diameter: 4–250 mm Vorm: rond, zeskant, vierkant, plat |
Klepstelen, pomponderdelen, schroefmachineonderdelen, bevestigingsmiddelen, elektrische connectoren |
| Draden | C11000, C10100, C70600, C71500, C26000, C51000, C52100 | ASTM B1, B2, B3, B206, EN 12166 | Diameter: 0,05–10 mm Rolgewicht: 5–150 kg |
Laselektroden, bovenleidingdraad, gaas, veren, sieraden, kabelafscherming |
| Stroken | C11000, C26000, C27200, C70600, C52100, C19400, C19200 | ASTM B36, B465, B888, EN 1654, JIS H3100 | Diepte: 0,03–4 mm Breedte: 4–350 mm Spoel-ID: 300–500 mm |
Relaisveren, batterijcontacten, terminalconnectoren, stempels, EMI-afscherming |
