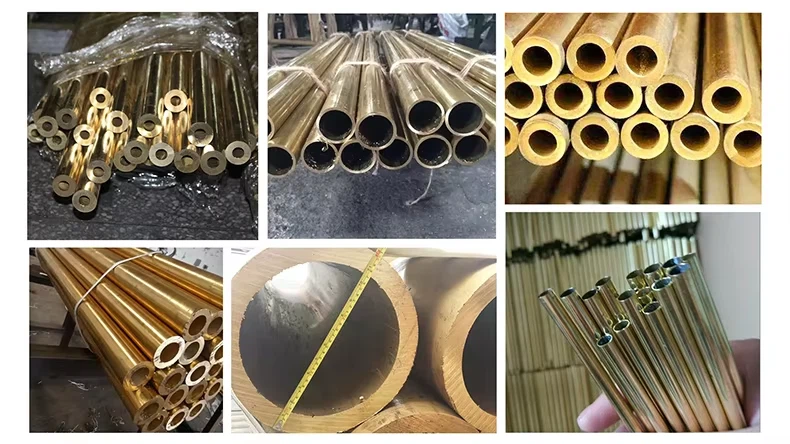

UNS C68700 Aluminium Messing
| Item | Specificatie |
|---|---|
| UNS-nummer | C68700 |
| Chinese benaming | HAl77-2 (YS/T 649-2018) |
| Europese norm | CuZn20Al2 (DIN 17660) |
| Algemene naam | Arseen aluminium messing, marine aluminium messing |
| Primaire normen | ASTM B111M, YS/T 649-2018, DIN 17672 |
Wat zijn de belangrijkste productkenmerken van ASTM B111 C68700?
Uitzonderlijke corrosieweerstand:Arseen (As) inC68700 inhibits dezincification (salt spray >720 uur met coating). De ontzinkingsdiepte bedraagt<200μm per ASTM B858.
Hoge sterkte-Ductiliteitsbalans: ASTM B111 C68700uitgegloeide treksterkteGroter dan of gelijk aan 360 MPa, verlengingGroter dan of gelijk aan 50%; geharde sterkte tot 600 MPa.
Geoptimaliseerde koude verwerkbaarheid:Koude vervormingssnelheid Minder dan of gelijk aan 80%, geschikt voor dieptrekken en affakkelen.
Thermische geleidbaarheid: C68700biedt 109 W/(m·K), elektrische geleidbaarheid 28% IACS, ideaal voor warmtewisselingssystemen.
Milieuveiligheid:Als Minder dan of gelijk aan 0,10% inC68700 aluminium messing, in overeenstemming met de industriële vrijstellingen van REACH voor koelwatersystemen.
Welke productvormen en afmetingen zijn beschikbaar voor de C68700?
| Formulier | Dikte/Dia. (mm) | Breedte/Lengte (mm) | Speciale specificaties |
|---|---|---|---|
| Buis | Muur: 0,15–10,0 | Buitendiameter: 3,0–260 | Naadloze/gelaste condensorbuizen (0,5–25 m) |
| Bar | Φ3–200 | Snij-op-lengte: 0,5–6 m | Hex/Vierkante/Gesmede rondes |
| Bord | 0.5–80 | 1000–6000 (L) ×500–3000 (W) | Max. enkele plaat: 5 ton |
| Strip | 0.08–2.5 | Rolbreedte: 10–600 | Snijtolerantie ±0,1 mm |
Vraag nu een gratis monster aan
Wat is de chemische samenstelling van UNS C68700?
| Element | Standaard bereik (gew.%) | Typisch (gew.%) | Functie |
|---|---|---|---|
| Cu | 76.0–79.0 | 77.5 | Matrix, zorgt voor geleiding |
| Al | 1.8–2.5 | 2.2 | Verbetert de sterkte en weerstand tegen atmosferische corrosie |
| Als | 0.02–0.10 | 0.06 | Onderdrukt ontzinking |
| Zn | Evenwicht | 20.0 | Verbetert de vloeibaarheid, verlaagt de kosten |
| Fe | Kleiner dan of gelijk aan 0,06 | 0.03 | Verfijnt de korrelstructuur |
| Pb | Kleiner dan of gelijk aan 0,07 | 0.02 | Verbetert de bewerkbaarheid |
| Totaal onzuiverheden | Kleiner dan of gelijk aan 0,30 | 0.15 | Sn Minder dan of gelijk aan 0,05%, Sb Minder dan of gelijk aan 0,005%, strikt gecontroleerd |
Wat zijn de fysieke eigenschappen van C68700 aluminium messing?
| Eigendom | Waarde | Testconditie |
|---|---|---|
| Dichtheid (g/cm³) | 8.40 | 20 graden |
| Smeltpunt (graad) | 900–930 | – |
| Thermische geleidbaarheid (W/(m·K)) | 109 | 20 graden |
| Elektrische geleidbaarheid (%IACS) | 28 | Gegloeid |
| Thermische uitzetting (×10⁻⁶/K) | 20.2 | 20–300 graden |
| Elasticiteitsmodulus (GPa) | 117 | – |
Wat zijn de mechanische eigenschappen van ASTM B111 C68700?
| Voorwaarde | Treksterkte (MPa) | Opbrengststerkte (MPa) | Verlenging (%) | Hardheid (HRB) |
|---|---|---|---|---|
| Gegloeid (O) | 360 [340–380] | 80 [70–90] | 50 [45–55] | 60 [55–65] |
| ¼ moeilijk (H02) | 450 [430–480] | 250 [230–270] | 25 [20–30] | 100 [90–110] |
| Moeilijk (H04) | 600 [580–620] | 540 [520–560] | 10 [8–12] | 175 [170–180] |
| Warmgewalst | 550 [530–570] | 350 [330–370] | 20 [15–25] | 120 [110–130] |
Buiseigenschappen volgens ASTM B111(min. wanddikte 0,5 mm). Walsproefcertificaten (MTC) beschikbaar.
Wat zijn de belangrijkste voordelen van C68700 versus andere koperlegeringen?
Benchmark voor maritieme corrosie: C68700ontzinkingssnelheid<0.1 mm/year(ASTM G48 zeewater), levensduur>15 jaar.
Warmte-uitwisselingsefficiëntie: ASTM B111 C68700Warmteoverdrachtscoëfficiënt condensorbuisGroter dan of gelijk aan 5200 W/m²·K, 30% hoger dan roestvrij staal.
Aanpassingsvermogen vormen:Koudebuigradius Groter dan of gelijk aan 2× wanddikte; compatibel met Ag/Cu-P-solderen.
Kostenefficiëntie: 40% lagere kostendan alternatieven van titanium of kopernikkel (C70600).
Wat zijn de typische toepassingen voor C68700 aluminium messing?
Maritieme techniek:Scheepscondensorbuizen, ontziltingspijpleidingen, onderzeese kleppen.
Energie en kracht:Condensors van thermische energiecentrales, nucleaire koelsystemen, warmtewisselaars van raffinaderijen.
HVAC:Centrale AC-verdamperbuizen, gechloreerde warmwaterleidingen.
Industriële componenten:Corrosie-bestendige lagerbussen, diep-getrokken afdichtringen.
Hoe C68700 (ASTM B111) correct verwerken?
| Proces | Belangrijkste parameters | Risicobeheersing |
|---|---|---|
| Heet werken | 750–830°C (finish >550 graden) | Controle O₂ op 0,5–1,5% (voorkomt vervluchtiging van zink) |
| Lassen | TIG: 80–120A | Argonzuiverheid Groter dan of gelijk aan 99,99% + voorverwarmen 150 graden (voorkomt As-porositeit) |
| Gloeien | Spanningsverlichting: 260–270 graden ×1 uur | N₂-atmosfeer anti-oxidatie |
| Koud werken | Vervorming Minder dan of gelijk aan 80% | Tussentijds gloeien bij 520-650 graden |
| Oppervlaktebehandeling | Beitsen (HNO₃-H₂SO₄) + vertinnen | Essentieel voor blootstelling aan zeewater |
Wat zijn de belangrijkste toepassingsscenario's voor C68700?
Megaschepen:200k DWT scheepscondensorbuisbundels (naadloos, wand 1,5 mm).
Kerncentrales:AP1000 koelvloeistofleidingen (ontwerp met chloorbestendigheid).
Kustcentrales:Zeewaterkoelkleppen (gesmeed + Ni-Cr-gecoat).
Premium HVAC:Centrale AC-verdamperbuizen (hardsoldeerintegriteit vereist).
Welke normen zijn van toepassing op de C68700?
| Standaard systeem | Code | Domein |
|---|---|---|
| Amerikaanse standaard | ASTM B111 | Naadloze condensor- en warmtewisselaarbuizen |
| Chinese | YS/T 649-2018 | Geëxtrudeerde koper/koper-legeringsstaven |
| Europese | DIN 17672-1 | Toleranties voor gesmede Cu-legeringen |
| Internationale | SAE J463 | Mechanische eigenschappen van gesmede Cu-legeringen |
| Algemeen | ASTM B858 | Ontzinkingstestmethode |
Upload tekening voor aangepaste offerte
Veelgestelde vragen – C68700 aluminium messing (UNS C68700 / HAl77-2 / ASTM B111)
Vraag 1: Welke heeft een betere weerstand tegen zeewatercorrosie, C68700 of C44300?
A: C68700 heeft een betere weerstand tegen zeewatercorrosie dan C44300.C68700 (aluminium-messing) bevat arseen en bereikt een ontzinkingsdiepte van<200μm per ASTM B858, while C44300 (tin brass) has a dezincification depth of <400μm. Therefore, for high-salinity or polluted seawater, C68700 is the more reliable choice.
Q2: Wat is de Europese equivalente kwaliteit voor UNS C68700?
A: De Europese equivalente kwaliteit voor UNS C68700 is CuZn20Al2 (DIN 17660) en CW702R (EN-norm).Deze kwaliteiten hebben dezelfde chemische samenstelling als C68700: koper 76-79%, aluminium 1,8-2,5% en arseen 0,02-0,10%. Alle drie de aanduidingen verwijzen naar dezelfde aluminium-messinglegering.
Vraag 3: Wat is de Chinese gelijkwaardige kwaliteit voor ASTM B111 C68700?
A: De Chinese equivalente kwaliteit voor ASTM B111 C68700 is HAl77-2 volgens YS/T 649-2018.HAl77-2 heeft identieke samenstellingsvereisten: Cu 76-79%, Al 1,8-2,5%, As 0,02-0,10%. Beide normen hebben betrekking op naadloze condensorbuizen en warmtewisselaartoepassingen.
Vraag 4: Wat is het aanbevolen bereik voor warme werktemperaturen voor de C68700 (HAl77-2)?
A: Het aanbevolen warme werktemperatuurbereik voor de C68700 is 750–830 graden, met een afwerking boven 550 graden.Om zinkvervluchtiging en heetscheuren te voorkomen, moet het zuurstofniveau op 0,5-1,5% worden gehouden en de verwarmingstijd worden beperkt tot minder dan of gelijk aan 2 uur.
Vraag 5: Wat is de thermische geleidbaarheid van de C68700 voor het ontwerp van warmtewisselaars?
A: De thermische geleidbaarheid van C68700 is 109 W/(m·K) bij 20 graden.Deze waarde, gecombineerd met 28% IACS elektrische geleidbaarheid, maakt de C68700 zeer efficiënt voor warmte-uitwisseling. Condensorbuizen gemaakt van ASTM B111 C68700 bereiken een warmteoverdrachtscoëfficiënt groter dan of gelijk aan 5200 W/m²·K.
Vraag 6: Welke ASTM-norm heeft betrekking op naadloze condensorbuizen gemaakt van C68700?
A: ASTM B111/B111M is de standaard die betrekking heeft op naadloze condensorbuizen gemaakt van C68700.Deze specificatie heeft specifiek betrekking op buizen van koperlegeringen voor oppervlaktecondensors, verdampers en warmtewisselaars. C68700 geleverd volgens ASTM B111 is geschikt voor energieopwekking en maritieme toepassingen.
Vraag 7: Kan C68700 worden gebruikt voor drinkwatersystemen?
A: Nee, C68700 wordt niet aanbevolen voor drinkwatersystemen.Vanwege het arseengehalte van 0,02-0,10% vormt C68700 een uitlogingsrisico. Gebruik voor drinkwatertoepassingen in plaats daarvan C12200 (DHP-koper), dat arseenvrij is en gecertificeerd voor drinkwater.
Vraag 8: Wat is het verschil tussen gegloeid (O) en hard (H04) C68700?
A: Gegloeid C68700 (O-temper) heeft een treksterkte van 360 MPa en een rek van 50%, terwijl hard C68700 (H04-temper) een treksterkte van 600 MPa heeft, maar slechts 10% rek.Kies voor gegloeid voor vormbewerkingen zoals buigen of dieptrekken. Kies hard voor toepassingen die na installatie een hoge sterkte en minimale vervorming vereisen.
Vraag 9: Welk lasproces en welk toevoegmetaal worden aanbevolen voor de C68700?
A: TIG-lassen met CuAl8 (ERCuAl-A1) vulmetaal wordt aanbevolen voor de C68700.Gebruik 80-120A stroom, verwarm voor tot 150 graden en handhaaf een argonzuiverheid groter dan of gelijk aan 99,99%. Deze parameters voorkomen door arseen veroorzaakte porositeit en garanderen de lasintegriteit.
Vraag 10: Hoe verhouden de kosten van C68700 zich tot titanium voor zeewaterkoelsystemen?
A: C68700 kost ongeveer 40% minder dan titanium of kopernikkel (C70600). Despite the lower cost, C68700 provides a comparable service life of >15 jaar in zeewater. Dit maakt de C68700 de meest kosteneffectieve keuze voor maritieme warmtewisselaars en condensorbuizen.
Vraag 11: Wat is de typische toepassing van ASTM B111 C68700 in energiecentrales?
A: ASTM B111 C68700 wordt doorgaans gebruikt voor condensorbuizen en koelsystemen in thermische en kerncentrales.De weerstand van de legering tegen door chloride-geïnduceerde corrosie en biologische vervuiling maakt de legering ideaal voor het hanteren van zeewater of brak koelwater in energieopwekkingsinstallaties.
Vraag 12: Wat is de maximale koudevervormingssnelheid voor C68700 voordat uitgloeien vereist is?
A: De maximale koudevervormingssnelheid voor C68700 bedraagt 80% voordat tussentijds uitgloeien vereist is.Als het koudwerk van meer dan 80% wordt overschreden zonder uitgloeien, bestaat het risico van barsten. Voor de beste resultaten voert u een spanningsontlastingsgloeien uit bij 520-650 graden nadat een vervorming van 80% is bereikt.
100% inspectie volgens ASTM B111 / C68700 – getuige van de klant
Elke buis in deze partij heeft de inspectie door een derde-partij doorstaan volgens de ASTM B111-norm voor C68700-legering. Hieronder staan daadwerkelijke foto's van klant-inspectie ter plaatse, inclusief wervelstroomtesten en dimensionale verificatie.
Inspectie-items geverifieerd:
• Wervelstroomtesten (ECT) – geen door- wanddefecten
• Buitendiameter en wanddikte – binnen ±0,02 mm tolerantie
• Oppervlakteafwerking en temperatuur (O61) – voldoet aan ASTM
• Hardheid en chemische samenstelling – gecertificeerd.
Export-Klaar voor verpakking – Anti-roest en houten kist
Nadat ze de inspectie hebben doorstaan, worden alle buizen verpakt volgens de exportnormen en klant-specifieke vereisten. Het verpakkingsproces wordt hieronder gedocumenteerd om traceerbaarheid en schadevrije -levering te garanderen.
Verpakkingsstappen weergegeven in video en afbeeldingen:
1. Buis reinigen en drogen
2. Kunststof eindkappen aan beide uiteinden
3. VCI anti-roestpapierverpakking
4. Bundelband met vochtwerende folie
5. Houten kist van multiplex (ISPM-15-compatibel) met schuimvulling
6. Etikettering met ASTM-kwaliteit, partijnummer en inspectiestempel
Onze fabriek en apparatuur
Alle ASTM C68700-buizen worden geproduceerd en geïnspecteerd op onze eigen-apparatuur, waardoor volledige procescontrole mogelijk is, van het gieten van knuppels tot de uiteindelijke verpakking.
Belangrijkste apparatuur gebruikt voor dit kavel:
• Inductiesmeltoven – nauwkeurig legeren (Cu + Zn + Al + As)
• Horizontaal continugieten – uniforme blokstructuur
• Extrusiepers (800T / 1630T) – naadloze buisvorming
• Koudtrekbank (5–40 m) – maatnauwkeurigheid tot ±0,02 mm
• Online wervelstroomtester (FOERSTER / MAC) – 100% NDT
• Ultrasone wanddiktemeter – real-monitoring
• Gloeioven (gecontroleerde atmosfeer) – temperatuur O61
Interne-metrologie: micrometers, pinmeters, optische comparator, hardheidsmeter (HV/HRB)
Alle apparatuur wordt elk kwartaal gekalibreerd. De productiegegevens zijn traceerbaar op basis van het lotnummer.
Producten van koper en koperlegeringen – leveringsbereik
| Productvorm | Gemeenschappelijke legeringen/kwaliteiten | Maatbereik | Normen | Typische toepassingen |
|---|---|---|---|---|
| Buis / Pijp | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | Buitendiameter: 4 mm – 219 mm Wand: 0,5 mm – 20 mm Lengte: tot 15m |
ASTM B68, B75, B111, B280, B359, B466 | Warmtewisselaars, condensors, HVAC, sanitair, oliekoelers |
| Plaat/blad | C11000, C12200, C26000, C26800, C52100, C68700 | Diepte: 0,5 mm – 50 mm Breedte: tot 1200 mm Lengte: tot 4000 mm |
ASTM B152, B169, B103, B465 | Elektrische onderdelen, dakbedekking, pakkingen, industriële panelen |
| Stang / Stang | C11000, C26000, C36000, C46400, C48500, C63000 | Diameter: 3 mm – 120 mm Lengte: 1m – 6m (of op maat) |
ASTM B16, B124, B138, B150, B453 | Klepstelen, assen, bevestigingsmiddelen, machinaal bewerkte componenten |
| Draad | C11000, C16200, C17500, C26000, C52100, C64700 | Diameter: 0,1 mm – 12 mm Rolgewicht: tot 100kg |
ASTM B1, B2, B3, B197, B206, B624 | Laselektroden, elektrische geleiders, veren, gaas |
| Stroken/folie | C11000, C19400, C26000, C26800, C52100, C70250 | Diepte: 0,05 mm – 3,0 mm Breedte: 5 mm – 600 mm |
ASTM B36, B465, B694, B888 | Connectoren, terminals, batterijlipjes, afscherming, stempeldelen |
Controleer de huidige voorraad en levertijd
