Koper-nikkel-warmtewisselaarbuis (C70600/C71500)



In de maritieme techniek en de offshore olie- en gassector vereist de meedogenloze aard van zeewatercorrosie materialen die verder gaan dan standaardlegeringen.Koperen nikkel warmtewisselaarbuisoplossingen, specifiekC70600 (90/10)EnC71500 (70/30), zijn de industriële maatstaf geworden voor duurzaamheid en thermische efficiëntie. Als gespecialiseerdfabrikanten van koper-nikkel-warmtewisselaarbuizen, produceren we naadloze buizen die zijn ontworpen om een ​​natuurlijke beschermende oxidefilm te vormen, waardoor betrouwbaarheid op lange- termijn wordt gegarandeerd in zeewateromgevingen met hoge- snelheden.

Ontvang vandaag nog uw prioriteitsofferte



De twee meest voorkomendekoperen nikkel warmtewisselaarbuislegeringen zijnC70600 (90/10)EnC71500 (70/30). De onderstaande tabel toont de verschillen om u te helpen bij het selecteren van de juiste legering voor uw toepassingshell en tube warmtewisselaar.

Eigendom	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Nominale samenstelling	90% koper, 10% nikkel, 1,4% ijzer, 0,8% mangaan	70% koper, 30% nikkel, 0,5% ijzer, 0,5% mangaan
Treksterkte (min)	45.000 psi (310 MPa)	60.000 psi (415 MPa)
Opbrengststerkte (min)	15.000 psi (105 MPa)	25.000 psi (170 MPa)
Thermische geleidbaarheid	29 BTU/(uur·ft· graad F) (50 W/m·K)	17 BTU/(uur·ft· graad F) (29 W/m·K)
Snelheidslimiet zeewater	Tot 3,5 m/s (11,5 ft/s)	Tot 4,5 m/s (15 ft/s)
Corrosiebestendigheid	Uitstekend geschikt voor algemeen zeewater	Superieur voor hoge-snelheid, zuur of vervuild zeewater
Relatieve kosten	Gemiddeld-Hoog	Hoogste
Beste applicatie	warmtewisselaar condensor, shell tube verdamperop schepen, offshore-platforms	Condensors van elektriciteitscentrales,warmtewisselaar ketelmet zeewater op hoge- temperatuur, zure gasvoorziening



Wanneer kiest u voor de C70600:

Algemene zeewaterkoeling op schepen en offshore-platforms

koperen warmtewisselaarbuis versus kopernikkel – C70600is het standaardantwoord voor de meeste maritieme taken

Budget-bewuste projecten die nog steeds een uitstekende corrosiebestendigheid vereisen



Wanneer kiest u voor de C71500:

Zeewater met hoge- snelheid boven 3,5 m/s

Vervuild of brak zeewater met waterstofsulfide

Hoge-temperatuurshell en tube warmtewisselaartoepassingen (boven 120 graden / 250 graden F)

Zuurgas- of ammoniakservice waarcorrosie van de koperen warmtewisselaarbuisis een bekend risico

Toepassingen die maximaal vereisenLevensverwachting van koperen warmtewisselaarsbuizen(30+ jaar)



Voor een gedetailleerdkoperen warmtewisselaarbuis versus roestvrij staalvergelijking in zeewater,C70600EnC71500presteren beter dan de meeste roestvaste soorten wat betreft weerstand tegen spleetcorrosie en putcorrosie.

Stuur uw zeewatercondities



Uitstekende weerstand tegen erosiecorrosie

Zeewater met snelheden boven 1,5 m/s erodeertC12200EnC44300. C70600buis handgrepen tot3.5 m/s. C71500buis handgrepen tot4.5 m/s. Dit betekent kleinerdiameter van de pijp van de warmtewisselaaren hogere warmteoverdrachtscoëfficiënten.



Natuurlijke weerstand tegen biofouling

Oppervlakken van koper-nikkel geven koperionen af ​​die de aanhechting van zeepokken en mosselen voorkomen. Akoperen nikkel warmtewisselaarbuisbundel vereist minder frequente reiniging dan roestvrij staal of titanium.



Goede verwerkbaarheid

C70600EnC71500erin gebogen kan wordenu-buis warmtewisselaarconfiguraties, ingeroldbuisplatenen uitgebreid met standaardUitzetting van de buis van de warmtewisselaarapparatuur.



Bewezen levensverwachting

Levensverwachting van de koperen warmtewisselaarbuisvoorC70600in schoon zeewater is20 tot 30 jaar. VoorC71500, verwachten30+ jaar. Er zijn veel marineschepen actiefkoperen nikkel warmtewisselaarbuisbundelt al 40 jaar met de juiste waterchemie.



Veel voorkomende toepassingen voor koper-nikkel-warmtewisselaarbuis:

warmtewisselaar condensorop schepen, onderzeeërs en offshore-platforms

shell tube verdamperin ontziltingsinstallaties

u-buis condensorbij energiecentrales

warmtewisselaar hvacop zeeschepen

warmtewisselaar ketelvoedingswaterverwarmers

shell en tube warmtewisselaarin chemische fabrieken die corrosieve vloeistoffen verwerken



Wij leverenC70600EnC71500niet alleen als kale rechte buizen, maar als afgewerkte componenten klaar voor installatie in uwshell en tube warmtewisselaar. Hieronder vindt u ons volledige aanbod.

Blote rechte koper-nikkelbuizen

Parameter	C70600 (90/10)	C71500 (70/30)	Gemeenschappelijke toepassing
Buitendiameter – 5/8 inch (15,88 mm)	Op voorraad	Op bestelling gemaakt	Marienwarmtewisselaar hvac, warmtewisselaar autokoelers
Buitendiameter – 3/4 inch (19,05 mm)	Op voorraad	Beperkte voorraad	koperen warmtewisselaarbuis od 19mm– meest gebruikelijk voor scheepscondensors
Buitendiameter – 1 inch (25,4 mm)	Op voorraad	Op bestelling gemaakt	shell tube verdamper, energiecentraleu-buis condensor
Buitendiameter – 1,25 inch (31,75 mm)	Op bestelling gemaakt	Op bestelling gemaakt	Grootshell en tube warmtewisselaar
Buitendiameter – 1,5 inch (38,1 mm)	Op bestelling gemaakt	Op bestelling gemaakt	Zeewatersystemen met hoog-debiet
Wanddikte	0,7 mm – 3,0 mm	0,7 mm – 3,0 mm	Dikkere muren voor hoog erosierisico
Lengte	1m – 30m	1m – 30m	Standaard 6m voorraad; op exacte lengte gesneden beschikbaar
Tolerantie (OD)	±0,05 mm	±0,05 mm	VoldoetASTM B111 pdfvereisten

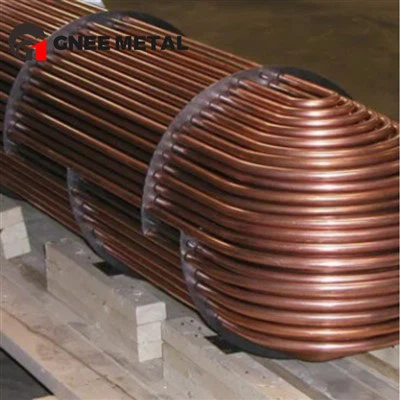

U-bocht koper-nikkelbuizen

Wij producerenu-buis warmtewisselaarcomponenten erinC70600EnC71500opCNC doornbuigersom een ​​consistente straal, geen ovaliteit en geen interne groeven te garanderen.



Parameter	C70600 (90/10)	C71500 (70/30)
Buitendiameter – 5/8 inch (15,88 mm)	Op voorraad	Op bestelling gemaakt
Buitendiameter – 3/4 inch (19,05 mm)	Op voorraad	Beperkte voorraad
Buitendiameter – 1 inch (25,4 mm)	Op voorraad	Op bestelling gemaakt
Buitendiameter – 1,25 inch (31,75 mm)	Op bestelling gemaakt	Op bestelling gemaakt
Buitendiameter – 1,5 inch (38,1 mm)	Op bestelling gemaakt	Op bestelling gemaakt
Wanddikte	0,7 mm – 2,5 mm	0,8 mm – 2,5 mm
Minimale buigradius (middellijn)	1,5 x buitendiameter	2,0 x buitendiameter
Beenlengte (recht gedeelte)	500 mm – 12.000 mm	500 mm – 12.000 mm
Buighoek	180 graden (standaard U)	180 graden (standaard U)
Raaklijnlengte (na buiging)	25 mm – 100 mm	25 mm – 100 mm



Standaard U-buigradii voor gemeenschappelijke buitendiameter (C70600):

Buis buitendiameter	Minimale CLR (middellijnradius)	Standaard voorraad CLR
5/8 inch (15,88 mm)	23,8 mm (1,5 x buitendiameter)	25 mm, 30 mm, 38 mm
3/4 inch (19,05 mm)	28,6 mm (1,5 x buitendiameter)	30 mm, 38 mm, 45 mm
1 inch (25,4 mm)	38,1 mm (1,5 x buitendiameter)	40 mm, 50 mm, 60 mm
1,25 inch (31,75 mm)	47,6 mm (1,5 x buitendiameter)	50 mm, 60 mm, 75 mm
1,5 inch (38,1 mm)	57,2 mm (1,5 x buitendiameter)	60 mm, 75 mm, 90 mm



Voor C71500, vermenigvuldig de bovenstaande stralen met 1,33 (minimaal 2,0 x OD).



U-bochtbuisopties:

Zelfde beenlengte– beide benen gelijk (meest gebruikelijk vooru-buisbundelwarmtewisselaar)

Ongelijke beenlengte– voor specifiekbuis bladlay-outs

Lange raaklijn– verlengd recht stuk na de bocht voorwarmtewisselaarbuis rollenin een secondebuis blad

Korte tangens– minimaal recht gedeelte voor compactu-buis condensorontwerpen



Kwaliteitsspecificaties voor U-bocht:

Ovaliteit na buigen:Minder dan 5% van de buitendiameter

Wandverdunning bij de top van de bocht:Minder dan 10% van de nominale wanddikte

Oppervlakteafwerking:Geen scheuren, krassen of rimpelingen zichtbaar onder een vergroting van 10x

Spanningsverlichting gloeien:Op aanvraag beschikbaar voorcorrosie van de koperen warmtewisselaarbuispreventie bij ammoniak of zure service

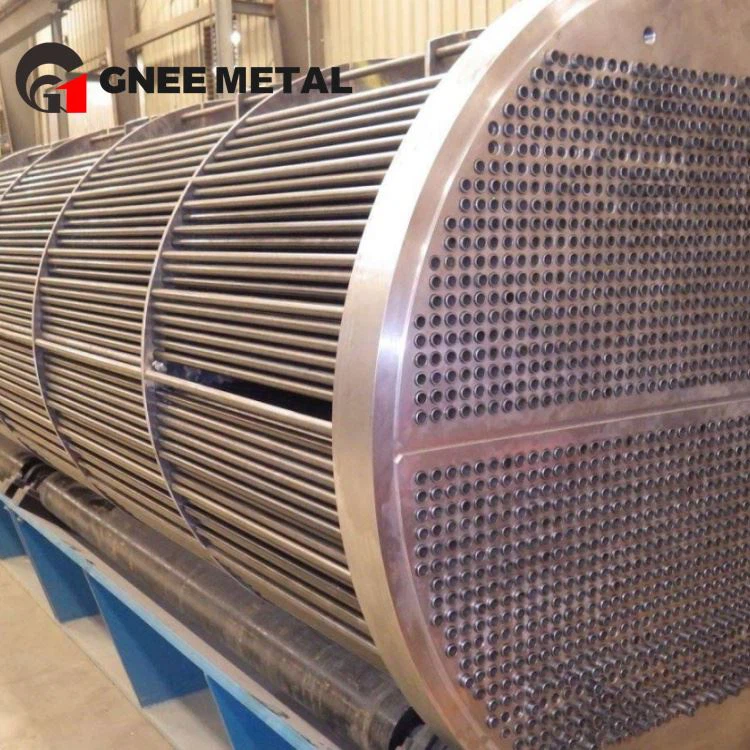

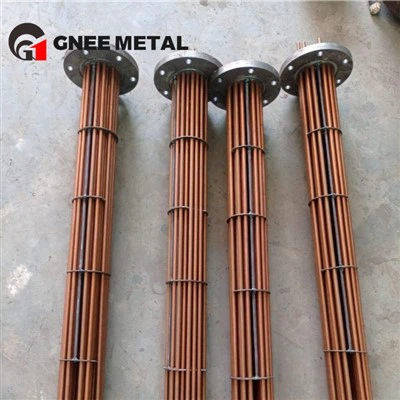

Vooraf vervaardigde koper-nikkelbuisbundels

Wij monteren uwC70600 buisofC71500 buisin complete bundels, klaar om in uw bestaande shell te worden geplaatst.

Bundeltype	Beschrijving	Typische toepassing
U-buisbundel	U-buiswarmtewisselaarEnu-buisbundelwarmtewisselaarmet CNC-doornbochten. Minimale buigradius 1,5 x OD voorC70600, 2,0 x buitendiameter voorC71500.	Marienwarmtewisselaar condensor, u-buis condensorop schepen
Rechte buizenbundel	Directkoperen nikkel warmtewisselaarbuismet beide uiteinden voorbereidwarmtewisselaarbuis rollen.	Shell en tube warmtewisselaarmet afneembare bundel
Finned Tube-bundel	Koperen lamellenbuis voor warmtewisselaarmet integrale lage vinnen of hoge vinnen inC70600ofC71500.	Lucht-gekoeldwarmtewisselaar hvac, warmtewisselaar luchtsystemen in maritieme omgevingen
Shell Tube Verdamperbundel	Gespecialiseerde bundel met verbeterde oppervlaktebuizen voor kookdoeleinden.	Shell-buisverdamperbij koeling of ontzilting



Koper-nikkel lamellenbuizen

Voor toepassingen waarbij de vloeistof aan de schaal-zijde lucht of gas is, bieden wij dit aankoperen lamellenbuis voor warmtewisselaarinC70600EnC71500.

Vinnentype	Buitendiameter basisbuis	Vindichtheid	Sollicitatie
Integrale lage vin (L-Type)	5/8", 3/4", 1"	16 – 40 vinnen/inch	Zeewater-gekoeldwarmtewisselaar hvac, warmtewisselaar condensor
Hoge vin (geëxtrudeerd)	3/4", 1"	8 – 11 vinnen/inch	Lucht-gekoeldshell en tube warmtewisselaarop offshore-platforms
Verbeterd oppervlak (E-Type)	5/8", 3/4"	26 – 52 vinnen/inch	Overstroomdshell tube verdampermet zeewaterschelpzijde

Opmerking:Gevinde buizen erinC71500zijn beschikbaar, maar vereisen langere levertijden vanwege de hogere sterkte van de legering.



Koper-nikkelfittingen en buisplaatcomponenten

A koperen nikkel warmtewisselaarbuisis slechts zo betrouwbaar als zijn verbindingen. Wij leveren bijpassende componenten voor completeshell en tube warmtewisselaarmontage.

Onderdeel	Materiaalopties	Beschrijving
Buisblad	C70600, C71500, Marinemessing, Aluminiumbrons	Geboord naar jouwbuis steeken lay-out. Compatibel metUitzetting van de buis van de warmtewisselaarEnbuis rollen.
U-Buigsteunen	C70600of roestvrij staal 316L	Voorkomt buistrillingenu-buisbundelwarmtewisselaarassemblages.
Opofferingsanodes	Aluminium of zink	Gehecht aanbuis bladvoorkomencorrosie van de koperen warmtewisselaarbuisin zware zeewateromstandigheden.
Eindkappen en adereindhulzen	C70600	Beschermt buisuiteinden tegen erosiecorrosie bij inlaten met hoge- snelheid.
Baffleplaten	C70600of marinekoper	Ondersteunt buizen en leidt de zijstroom-van de schaal naar binnenshell en tube warmtewisselaar.
Afdichtende pakkingen	EPDM, Viton of Neopreen	Voor buis-naar-buisplaatafdichtingen in dubbele buisplaatontwerpen.

Hoe koper-nikkel-warmtewisselaarbuis te buigen

Koper-nikkellegeringen vereisen meer kracht om te buigen danC12200. Gebruik eendoorn buigermet een minimale buigradius van1,5 x buitendiametervoorC70600En2,0 x buitendiametervoorC71500. Voor eenu-buis warmtewisselaarraden wij fabrieksbuigen aan in plaats van veldbuigen.



Hoe koper-nikkel-warmtewisselaarbuis te lassen

VoorHoe koperen warmtewisselaarbuis te lasseninC70600ofC71500:

GebruikCuNi-vulmetaal(ERCuNi voor C70600, ERCuNi-2 voor C71500)

TIG-lassen met argonspoeling

Voorverwarmen is niet vereist, maar de interpasstemperatuur moet onder de 150 graden (300 graden F) blijven

Warmtebehandeling na-het lassen is niet nodig

Solderen is ook mogelijk metBCuP-5vulmiddel, maar lasverbindingen zijn sterker bij hoge- drukshell en tube warmtewisselaartoepassingen.



Warmtewisselaarbuis rollen en uitzetten

C70600 buisEnC71500 buisrollen en uitzetten op dezelfde manier als andere koperlegeringen. Gebruik een rolkoppelcalculator die specifiek is voor koper-nikkel. De hogere sterkte vanC71500vereist ongeveer20-30% meer rolkoppeldanC70600.



Ontwerp van buizen voor warmtewisselaars

Voorkoperen nikkel warmtewisselaarbuis, debuis bladzou moeten zijnmarine koper, aluminium brons, ofkoper nikkelom galvanische corrosie te voorkomen. Vermijd roestvrijstalen of koolstofstalen buisplaten met koperen nikkelbuizen.



Hoe maak je een koperen warmtewisselaarbuis schoon?gemaakt van koper-nikkel vereist zorg om de beschermende oxidelaag te behouden.



Chemische reiniging:

Gebruikremde citroenzuurofsulfaminezuurvoor het verwijderen van kalkaanslag

Gebruik nooit zoutzuur– het tast koper-nikkel aan

Gebruik voor biofoulingchloordioxideofchloreringop gecontroleerde niveaus (minder dan 0,5 ppm resterend)



Mechanische reiniging:

Gebruiknylon borstelsofrubberen-kogelreinigingssystemen

Gebruik nooit staalborstels of metalen schrapers; deze verwijderen de beschermfolie

VoorHoe maak je een koperen warmtewisselaarbuis schoon?bundels meeu-buis warmtewisselaargeometrie, gebruik speciaal ontworpen borstels met flexibele as



Preventieve maatregelen:

Houd de zeewatersnelheid boven1.5 m/som sedimentbezinking te voorkomen

Vermijd snelheid hieronder0.5 m/swaardoor biofouling-aanhechting mogelijk is

Voorcorrosie van de koperen warmtewisselaarbuismonitoring, installeer corrosiecoupons in het systeem



Levensverwachting van de koperen warmtewisselaarbuisvoorC70600in goed-onderhouden zeewater is20 tot 30 jaar. VoorC71500, verwachten30+ jaar.



Wat is een koper-nikkel-warmtewisselaarbuis?

A koperen nikkel warmtewisselaarbuisis een naadloze buis, meestal gemaakt van koper-nikkellegeringenC70600 (90/10)ofC71500 (70/30). Het is speciaal ontworpen voorshell en tube warmtewisselaar, warmtewisselaar condensor, Enshell tube verdampertoepassingen in zeewater en corrosieve omgevingen.



Wat is het verschil tussen C70600 en C71500?

C70600bevat 90% koper en 10% nikkel.C71500bevat 70% koper en 30% nikkel.C71500heeft een hogere sterkte, hogere erosieweerstand (tot 4,5 m/s versus 3,5 m/s) en langerLevensverwachting van koperen warmtewisselaarsbuizen, maar lagere thermische geleidbaarheid en hogerkoperen warmtewisselaarbuis prijs.



Waarom koper-nikkel gebruiken in plaats van roestvrij staal voor zeewater?

In dekoperen warmtewisselaarbuis versus roestvrij staalvergelijking voor zeewater biedt koper-nikkel:

Betere weerstand tegen spleetcorrosie

Natuurlijke weerstand tegen biofouling (roestvaststalen vervuiling)

Geen chloride-spanningscorrosiescheuren

Makkelijkerwarmtewisselaarbuis rollenen uitbreiding



Heeft u C70600 buis te koop in 3/4 inch?

Ja.Koperen warmtewisselaarbuis 3/4 inch(19,05 mm) inchC70600is een van onze meest populaire maten.Koperen warmtewisselaarbuis od 19mminC70600is gevuld voor de scheepvaartwarmtewisselaar hvacEnu-buis condensortoepassingen.



Wat veroorzaakt koperen warmtewisselaarbuiscorrosie in koper-nikkel?

Koperen warmtewisselaarbuiscorrosieinC70600ofC71500is zeldzaam, maar kan voorkomen door:

Erosie corrosie– snelheid boven 4,5 m/s (C71500) of 3,5 m/s (C70600)

Waterstofsulfide– vervuild zeewater

Galvanische corrosie– verbinding met meer edele metalen (titanium, grafiet)



Biedt u ASTM B111 pdf voor koperen nikkelbuizen?

Ja. VerzoekASTM B111 pdfofASME SB111 pdfvan ons team. Wij bieden ookEN 12451EnJIS-H3300certificering.



Kunt u een u-buizenbundelwarmtewisselaar leveren in de C70600 of C71500?

Ja. Wij vervaardigen compleetu-buis warmtewisselaarEnu-buisbundelwarmtewisselaarmontages binnenC70600 buisEnC71500 buis. Stuur uwbuis bladtekening voor een offerte.



Is SB111 C70600 hetzelfde als ASTM B111 C70600?

Ja.SB111 C70600is de ASME Boiler Code-aanduiding.ASTM B111 C70600is de ASTM-aanduiding. De chemie en mechanische vereisten zijn identiek. Voorwarmtewisselaar keteltoepassingen waarvoor ASME-stempels vereist zijn, specificeerSB111 C70600.



Slechte verpakking vernietigt zelfs de beste koperen warmtewisselaarbuis. Als professionele fabriek voor koperen warmtewisselaarsbuizen die de VS, Europa, de VAE, Saoedi-Arabië en India bedienen, volgen we militaire- exportverpakkingsnormen om ervoor te zorgen dat er geen schade ontstaat tijdens zee- of luchtvracht.



Ons standaard verpakkingsproces:

Verpakkingsfase	Materiaal / Methode	Doel
Individuele buisbescherming	Anti-roest VCI-papier + plastic eindkappen	Voorkomt vocht, stof en krassen op de binnenoppervlakken van de warmtewisselaar met koperen buizen.
Bundelen	Nylon banden + houten afstandhouders	Houdt koperen warmtewisselaarbuizen met een buitendiameter van 19 mm, 1 inch of 5/8 inch georganiseerd en trillingsvrij-.
Vochtbarrière	Dikke PE-folie (door hitte-gekrompen)	Blokkeert de vochtigheid tijdens lange zeereizen naar koperen warmtewisselaarbuis Duitsland of Saoedi-Arabië.
Buitenste verpakking	Exporteer-koffers van multiplex of stalen-houten kratten met banden	Bestand tegen stapelen en ruwe behandeling. Elke krat is voorzien van een etiket met het PO-nummer, de legering (bijvoorbeeld SB111 C70600) en het aantal.
Documentatie	Paklijst + Mill Test Certificate (MTC) aan de buitenkant bevestigd	Ondersteuning bij de douaneafhandeling voor leveranciers en distributeurs van koperen warmtewisselaarsbuizen.

Voor U-bundelbestellingen:De U-buiswarmtewisselaar en de U-buisbundelwarmtewisselaar worden in speciale stalen mallen in de krat geplaatst om vervorming van de buigradius te voorkomen.



Uitrustingstype	Specificatie / Mogelijkheid	Kwaliteitsimpact
Horizontale continugietlijn	Capaciteit van 10 ton	Produceert homogene koperlegeringsbuizen voor knuppels van warmtewisselaars zonder porositeit.
Drie-rollenpiercingmolen	Tot 60 mm buitendiameter	Nauwkeurige wanddiktecontrole voor een wanddikte van de warmtewisselaarbuis tot slechts 0,5 mm.
Koudtekenbank	5 trekkingen achter elkaar	Bereikt nauwe toleranties op de lengte van de koperen warmtewisselaarbuis en de buisdiameter van de warmtewisselaar.
Rechttrekken en snijlijn	CNC-servo-gestuurd	Braam-snijden voor koperen warmtewisselaarbuizen van 3/4 inch en 1 inch tot exacte projectlengtes.
U-Buigmachine	CNC-doorntype	Produceert een U-buiscondensor en een U-buisbundelwarmtewisselaar zonder knikken of ovaliteit.
Wervelstroomtester	NDT (niet-destructief testen)	100% inspectie van C70600-buis en C71500-buis op gaatjes of scheuren volgens ASTM B111 pdf-normen.
Hydrostatische tester	Tot 200 bar	Valideert de uitzetting van de warmtewisselaarbuis en de integriteit van het rollen van de buis.
Spectrometer	Optische emissie (OES)	Bevestigt de chemische samenstelling van ASME SB111, EN 12451 en JIS H3300-kwaliteiten bij elke batch.



Onze certificeringen en naleving:

ASTM B111 pdf en ASME SB111 pdf volledige traceerbaarheid.

ISO 9001:2015 kwaliteitsmanagementsysteem.

Inspectie door derden- geaccepteerd: SGS, BV, Lloyds of TUV.

Testrapporten over de levensverwachting van koperen warmtewisselaarsbuizen zijn op aanvraag verkrijgbaar.
