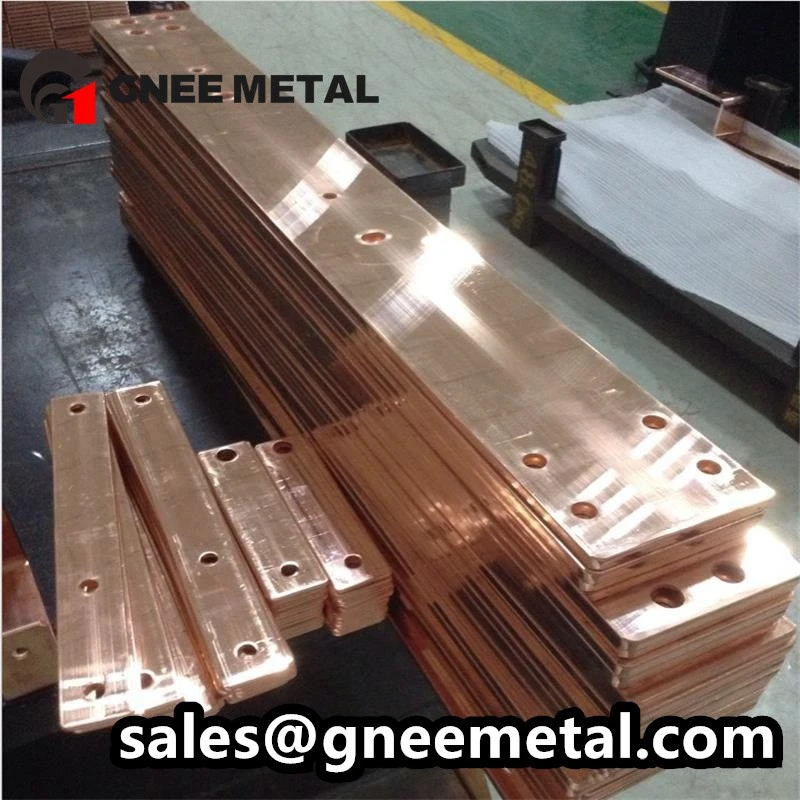

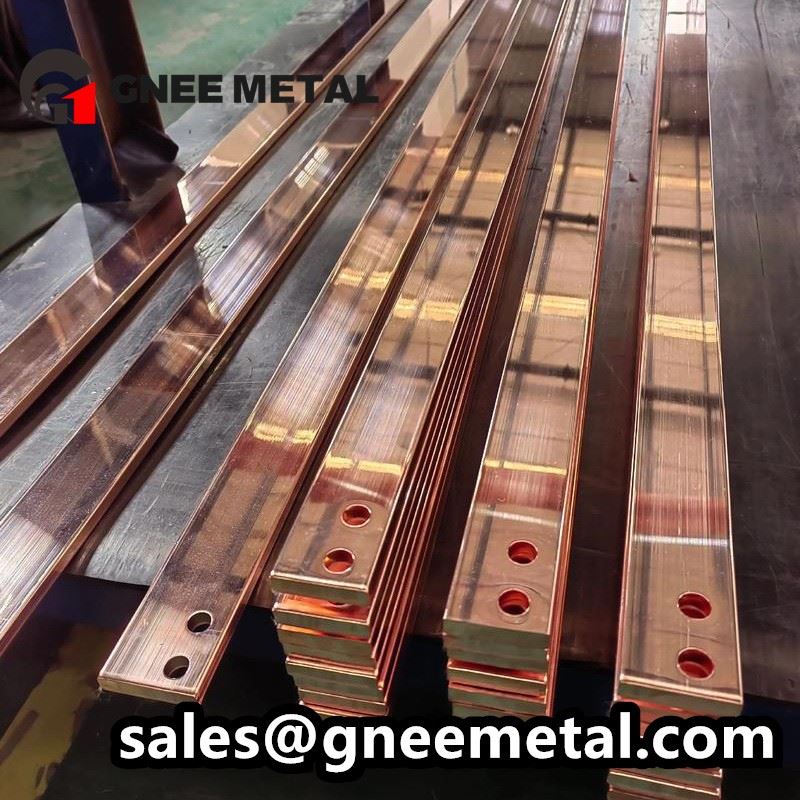

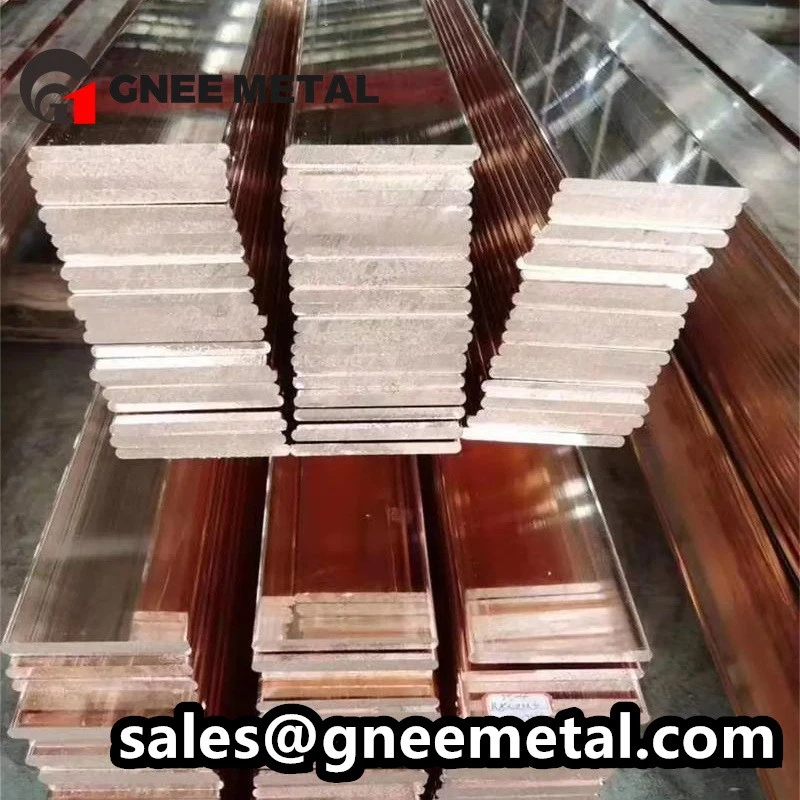

C11000 koperen verzamelrail
Dikte: 3 mm – 30 mm
Breedte: 10 mm – 200 mm
Lengte: tot 6.000 mm (op maat gesneden beschikbaar)
Temper: hard, half-hard of uitgegloeid
Oppervlakteafwerking: blank, vertind-verguld, verzilverd-verguld of vernikkeld-
Geleidbaarheid: groter dan of gelijk aan 101% IACS
Aangepaste opties: Perforeren, buigen, op maat snijden
Normen: ASTM B187, BS EN 13601
Henan Gnee New Material Co., Ltd. is een van de meest professionele fabrikanten en leveranciers van c11000 koperen rail in China, gespecialiseerd in het leveren van hoogwaardige koperproducten tegen een concurrerende prijs. Welkom bij het kopen van korting c11000 koperen rail die hier in onze fabriek te koop is. Aangepaste bestellingen zijn welkom.
Wat is C11000 ETP koperen rail?
C11000 ETP (Electrolytic Tough Pitch) koperen railis de meest gebruikte kopersoort voor elektrische toepassingen. Het bevat99,9% kopermet een kleine hoeveelheid zuurstof (0,02-0,04%) wat de elektrische geleidbaarheid en verwerkbaarheid verbetert.
| Parameter | Waarde |
|---|---|
| Materiaalkwaliteit | C11000 (ETP) / Cu-ETP |
| Zuiverheid | Groter dan of gelijk aan 99,9% |
| Zuurstofgehalte | 0,02-0,04% (200-400 ppm) |
| Geleidbaarheid | Groter dan of gelijk aan 100% IACS (58 MS/m) |
| Normen | ASTM B187, BS EN 13601, GB/T 5585 |
| Woedeaanval | Half-hard (H02), hard (H04) of gegloeid (O) |

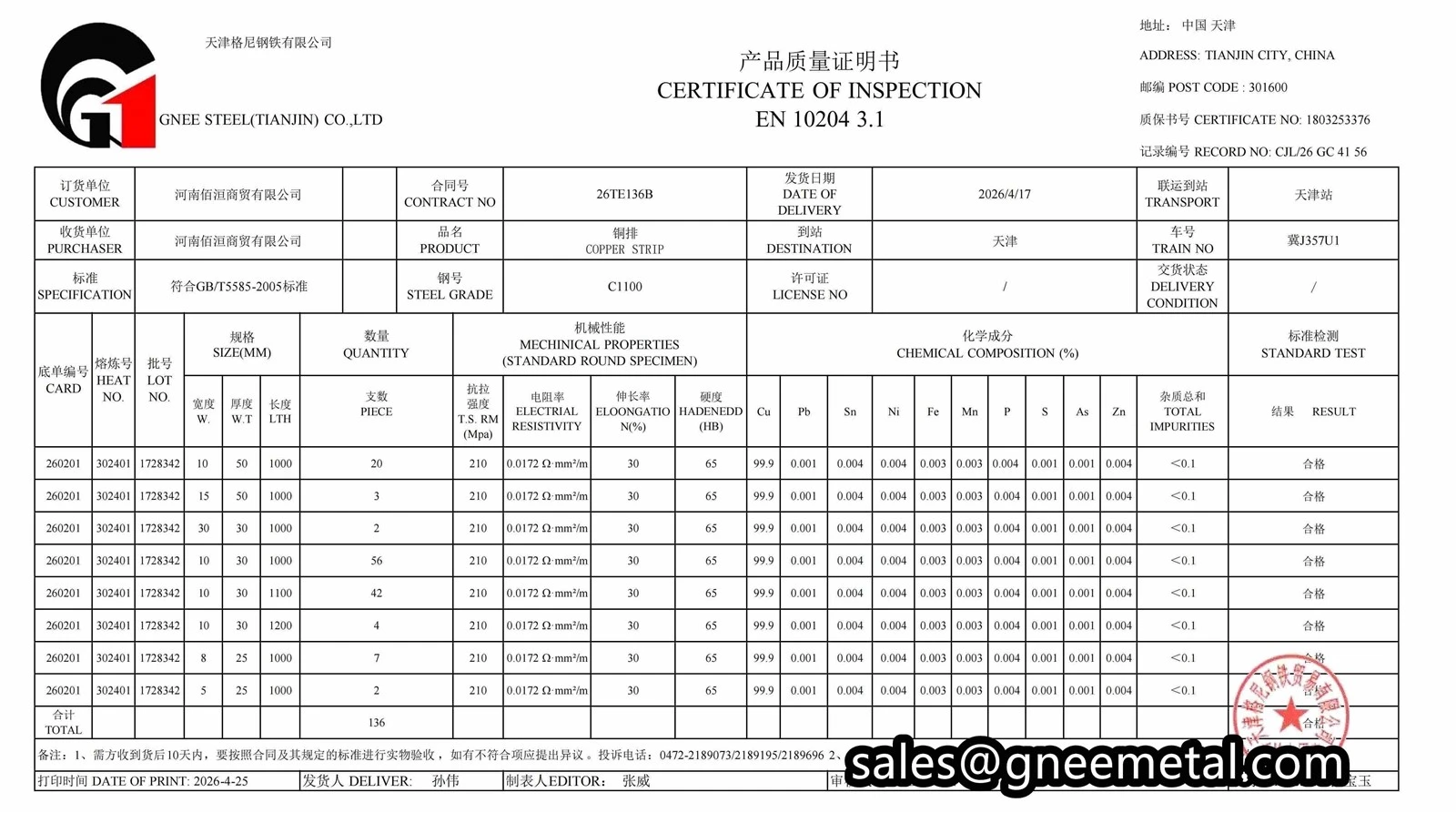

C11000 Materiaalcertificaat
C11000 Busbar chemische en fysische eigenschappen
Chemische samenstelling van C11000 (ASTM B187)
| Element | Inhoud (%) |
|---|---|
| Koper (Cu) | Groter dan of gelijk aan 99,90% |
| Zuurstof (O) | 0.02 - 0.04% |
| Zilver (Ag) | Minder dan of gelijk aan 0,002% |
| Andere onzuiverheden | Minder dan of gelijk aan 0,08% totaal |
Fysieke eigenschappen van C11000
| Eigendom | Waarde |
|---|---|
| Elektrische geleidbaarheid | Groter dan of gelijk aan 100% IACS (58 MS/m) |
| Thermische geleidbaarheid | 401 W/m·K |
| Dikte | 8,94 g/cm³ |
| Treksterkte (H02) | 200-250 MPa |
| Verlenging (H02) | Groter dan of gelijk aan 15% |
| Hardheid (H02) | HV 60-85 |
| Smeltpunt | 1083 graden |
C11000 heeft dedezelfde geleidbaarheid als C10100(zuurstof-vrij) bij aveel lagere prijs. Tenzij uw toepassing zuurstof-vrij koper vereist (vacuüm, waterstofsolderen), is de C11000 de slimme keuze.
| Standaard | C11000 Equivalente kwaliteit |
|---|---|
| UNS | C11000 |
| NL | CW004A |
| DIN / Werkstoffnr. | 2.0060 / 2.0065 |
| JIS | C1100 |
| GB / Chinees | T2 |
| ISO | Cu-ETP |
| BS (Oud) | C101 |
Hoeveel ampère kan de koperen busbar C11000 dragen?
Dehuidige draagkracht van C11000 koperen railhangt af van dwars-doorsnede, omgevingstemperatuur en installatieomstandigheden. De onderstaande tabel toont de capaciteit voor kale platte rails bij een omgevingstemperatuur van 35 graden en een maximale bedrijfstemperatuur van 65 graden (AC 50/60 Hz).
Capaciteit van C11000 platte koperen stroomrail
| Breedte (mm) | Dikte (mm) | Dwars-sectie (mm²) | Stroom (ampère) |
|---|---|---|---|
| 20 | 3 | 60 | 180 A |
| 20 | 5 | 100 | 250 A |
| 25 | 5 | 125 | 300 A |
| 25 | 6 | 150 | 350 A |
| 30 | 5 | 150 | 370 A |
| 30 | 6 | 180 | 410 A |
| 40 | 5 | 200 | 460 A |
| 40 | 6 | 240 | 520 A |
| 50 | 5 | 250 | 550 A |
| 50 | 6 | 300 | 620 A |
| 60 | 6 | 360 | 720 A |
| 60 | 10 | 600 | 1050 A |
| 80 | 6 | 480 | 900 A |
| 80 | 10 | 800 | 1350 A |
| 100 | 10 | 1000 | 1600 A |
| 120 | 10 | 1200 | 1850 A |
Hoeveel ampère kan de koperen busbar C11000 dragen?Voor omgevingstemperaturen boven 35 graden vermenigvuldigt u met 0,88 bij 45 graden of 0,76 bij 55 graden. Voeg voor DC-toepassingen 5-8% toe. Voor rails in gesloten behuizingen met slechte ventilatie: 10-15% verminderen.
Standaardmaten van C11000 koperen rail
Hieronder staanstandaardafmetingen van C11000 koperen railuit voorraad leverbaar. Aangepaste formaten ook beschikbaar.
| Breedte (mm) | Dikte (mm) | Standaardlengte (mm) |
|---|---|---|
| 20 | 3, 5, 6 | 2000 / 4000 |
| 25 | 3, 5, 6 | 2000 / 4000 |
| 30 | 5, 6, 10 | 2000 / 4000 |
| 40 | 5, 6, 10 | 2000 / 4000 |
| 50 | 5, 6, 10 | 2000 / 4000 |
| 60 | 6, 10, 15 | 2000 / 4000 |
| 80 | 6, 10, 15 | 2000 / 4000 |
| 100 | 10, 15, 20 | 2000 / 4000 |
| 120 | 10, 15, 20 | 2000 / 4000 |
Standaardafmetingen van C11000 koperen railvoldoen aan ASTM B187. Aangepaste breedtes van 10 mm tot 250 mm, diktes van 3 mm tot 30 mm en lengtes tot 6000 mm zijn verkrijgbaar met een minimumhoeveelheid van 50 stuks.
| Breedte (mm) | Dikte (mm) | Gewicht (kg/m2) | Gewicht per 2000 mm (kg) | Gewicht per 4000 mm (kg) |
|---|---|---|---|---|
| 20 | 3 | 0.54 | 1.08 | 2.16 |
| 20 | 5 | 0.89 | 1.78 | 3.56 |
| 20 | 6 | 1.07 | 2.14 | 4.28 |
| 25 | 3 | 0.67 | 1.34 | 2.68 |
| 25 | 5 | 1.12 | 2.24 | 4.48 |
| 25 | 6 | 1.34 | 2.68 | 5.36 |
| 30 | 5 | 1.34 | 2.68 | 5.36 |
| 30 | 6 | 1.61 | 3.22 | 6.44 |
| 30 | 10 | 2.68 | 5.36 | 10.72 |
| 40 | 5 | 1.79 | 3.58 | 7.16 |
| 40 | 6 | 2.15 | 4.30 | 8.60 |
| 40 | 10 | 3.58 | 7.16 | 14.32 |
| 50 | 5 | 2.23 | 4.46 | 8.92 |
| 50 | 6 | 2.68 | 5.36 | 10.72 |
| 50 | 10 | 4.47 | 8.94 | 17.88 |
| 60 | 6 | 3.22 | 6.44 | 12.88 |
| 60 | 10 | 5.36 | 10.72 | 21.44 |
| 60 | 15 | 8.05 | 16.10 | 32.20 |
| 80 | 6 | 4.29 | 8.58 | 17.16 |
| 80 | 10 | 7.15 | 14.30 | 28.60 |
| 80 | 15 | 10.73 | 21.46 | 42.92 |
| 100 | 10 | 8.94 | 17.88 | 35.76 |
| 100 | 15 | 13.41 | 26.82 | 53.64 |
| 100 | 20 | 17.88 | 35.76 | 71.52 |
| 120 | 10 | 10.73 | 21.46 | 42.92 |
| 120 | 15 | 16.10 | 32.20 | 64.40 |
| 120 | 20 | 21.46 | 42.92 | 85.84 |
Koperdichtheid: 8,94 g/cm³. Gewicht per meter=breedte(m) × dikte(m) × 8940. Tolerantie: ±3%.
Platte, ronde en gebogen C11000-rail
| Vorm | Beschrijving | Beste voor |
|---|---|---|
| Plat (scherpe rand) | Standaard rechthoekig profiel met hoeken van 90 graden | Algemene schakelapparatuur, panelen, aarding – het meest economisch |
| Ronde rand | Randen zijn afgerond of afgeschuind | High voltage applications (>600V) – vermindert het corona-effect |
| L-vorm (buiging van 90 graden) | Enkele bocht aan het einde | Componenten op verschillende vlakken verbinden |
| Z-vorm (offset) | Twee tegengestelde bochten | Om obstakels heen stappen of tussen verschillende niveaus |
| U--vorm | Twee parallelle bochten | Wikkelen rond componenten of brugverbindingen |
Voor de meeste laagspanningstoepassingen (onder 600 V),platte randis voldoende. Specificeer voor schakelapparatuur met een nominaal vermogen boven 600 Vronde random de corona-ontlading te verminderen.

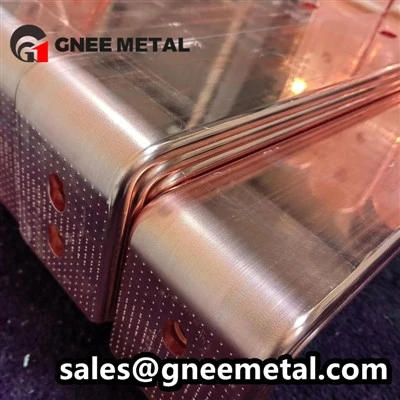

C11000 Koperen rail op maat vervaardigd
Wij biedenC11000 koperen rail op maat vervaardigdinclusief snijden, ponsen en buigen.
| Dienst | Tolerantie | Maximale capaciteit |
|---|---|---|
| Op lengte gesneden | ±0,5 mm | Tot 6000 mm |
| Ronde gaten ponsen | ±0,1 mm | Diameter 4-20 mm, dikte kleiner dan of gelijk aan 10 mm |
| Perforeren met sleufgaten | ±0,15 mm | 6x12 mm tot 10x25 mm |
| Buigen (L, Z, U) | ±1 graad | Max. lengte 600 mm, dikte kleiner dan of gelijk aan 15 mm |
| Ontbramen | Standaard | Alle randen ontbraamd |
C11000 koperen rail op maat vervaardigd– we raden aan om gaten op minimaal 10 mm afstand van buiglijnen te houden om vervorming te voorkomen. Plating wordt aangebracht na alle fabricagestappen.
C11000 Oppervlakteafwerking van koperen railrails
| Finish | Dikte | Belangrijkste voordeel | Beste voor |
|---|---|---|---|
| Vertinnen | 3-8 micron | Lage kosten, corrosieweerstand | Schakelapparatuur voor binnen, paneelborden |
| Verzilvering | 5-15 micron | Laagste contactweerstand | Hoge-EV-connectoren met hoge frequentie |
| Vernikkelen | 3-10 micron | Slijtvastheid, hoge temperatuur | Omgevingen met hoge- temperaturen |
| Warmtekrimpkous | 1,5-3x verhouding | Isolatie, kleurcodering | Aanraak-veilige veiligheid, fase-identificatie |
| Epoxy-coating | 0,5-1,0 mm | Volledige isolatie | Buiten, hoogspanning |
C11000 koperen railoppervlakafwerking– voor de meeste binnentoepassingen is vertinnen voldoende en het meest kosteneffectief. Voor buiten- of kustomgevingen kunt u upgraden naar verzilvering of epoxycoating.
C11000 koperen verzamelrail – FOB Tianjin-referentieprijzen
Datum: 12 juni 2026|LME-koperbasis: $ 9.700/ton
| Breedte × dikte | Lengte | Oppervlakteafwerking | Eenheid | Referentieprijs (USD) |
|---|---|---|---|---|
| 20 × 3 mm | 4000 mm | Blank koper | per kg | $8.80 – 9.50 |
| 20 × 5 mm | 4000 mm | Blank koper | per kg | $8.60 – 9.30 |
| 25 × 5 mm | 4000 mm | Blank koper | per kg | $8.60 – 9.30 |
| 30 × 5 mm | 4000 mm | Blank koper | per kg | $8.50 – 9.20 |
| 30 × 6 mm | 4000 mm | Blank koper | per kg | $8.50 – 9.20 |
| 40 × 5 mm | 4000 mm | Blank koper | per kg | $8.40 – 9.10 |
| 40 × 6 mm | 4000 mm | Blank koper | per kg | $8.40 – 9.10 |
| 50 × 5 mm | 4000 mm | Blank koper | per kg | $8.40 – 9.10 |
| 50 × 6 mm | 4000 mm | Blank koper | per kg | $8.40 – 9.10 |
| 60 × 6 mm | 4000 mm | Blank koper | per kg | $8.30 – 9.00 |
| 60 × 10 mm | 4000 mm | Blank koper | per kg | $8.20 – 8.90 |
| 80×6mm | 4000 mm | Blank koper | per kg | $8.20 – 8.90 |
| 80 × 10 mm | 4000 mm | Blank koper | per kg | $8.10 – 8.80 |
| 100 × 10 mm | 4000 mm | Blank koper | per kg | $8.10 – 8.80 |
| 120 × 10 mm | 4000 mm | Blank koper | per kg | $8.00 – 8.70 |
Oppervlakteafwerking Premium (voeg toe aan prijs voor blank koper)
| Oppervlakteafwerking | Dikte | Premie (USD/kg) |
|---|---|---|
| Vertinnen | 3–8 micron | +$1.20 – 1.80 |
| Verzilvering | 5–15 micron | +$3.50 – 5.00 |
| Vernikkelen | 3–10 micron | +$2.00 – 3.00 |
Belangrijke opmerkingen
| Item | Details | |
|---|---|---|
| Formule voor de uiteindelijke prijs | (Dagelijkse LME-koperprijs + vaste fabricagekosten) × kwantumkorting | |
| MOQ | Standaard maten: 10 stuks | Aangepaste formaten: 50 stuks |
| Tolerantie | Breedte/dikte: ±0,1 mm | Lengte: ±0,5 mm |
| Betalingsvoorwaarden | T/T, L/C, Western Union | |
| Doorlooptijd | Kaal: 10–15 dagen | Verzilverd: 15–20 dagen |
| Incotermen | FOB Tianjin/CIF elke poort |
Elektrisch koperen railproductieproces
Het conventionele productieproces
C11000 Koperen railproductieapparatuur
100t hydraulische tekenmachine
DL omgekeerde draadtrekmachine
Mfcce 550-extruder
SYDG15000 Bovenste inductieoven
Kunststof koudwalserij
Automatische draadopnamemachine
Automatisch voersysteem voeden
Gloeioven
| Apparatuur | Merk / Model | Capaciteit |
|---|---|---|
| CNC-schaarmachine | Huiselijk | Dikte tot 30 mm, breedte tot 250 mm |
| CNC-ponsmachine | AMADA | Gattolerantie ±0,1 mm, dikte kleiner dan of gelijk aan 10 mm |
| CNC-afkantpers | ACCURL | Buiglengte tot 3000 mm, ±1 graad tolerantie |
| Automatische plateerlijn | In-huis | Tin/zilver/nikkel, tot 4000mm lengte |
| Warmtekrimptunnel | Aangepast | Rails tot 200 mm breed |
| CMM-inspectie | Zeshoek | Verificatie van maatnauwkeurigheid |
C11000 koperen railopslag
C11000 koperen railkwaliteittest
| Test | Apparatuur | Standaard | Frequentie |
|---|---|---|---|
| Geleidbaarheid | Wervelstroom-sigmascoop | Groter dan of gelijk aan 100% IACS | Elke batch |
| Afmetingen | CMM / remklauwen | ±0,1 mm (breedte/dikte) | 100% |
| Hardheid | Rockwell-tester | HV 60-85 | Elke batch |
| Oppervlakteafwerking | Visuele inspectie | Geen krassen, putjes of bramen | 100% |
| Plaatdikte | XRF-analysator | Tin 3-8 micron | Elke batch |
| Zoutsproeitest | ASTM B117-kamer | Groter dan of gelijk aan 96 uur geen rode roest | Wekelijks |
Waar wordt C11000 koperen rail gebruikt?
| Industrie | Sollicitatie |
|---|---|
| Stroomverdeling | Schakelapparatuur, paneelborden, verdeelkasten, busbaansystemen |
| Industriële controle | Motorcontrolecentra (MCC's), automatiseringspanelen, PLC-kasten |
| Hernieuwbare energie | Combineerboxen voor zonne-energie, omvormers, windturbineconverters |
| Datacentra | Stroomdistributie-eenheden (PDU's), busbanen, serverrackvoeding |
| EV-infrastructuur | Laadstations, accupakketaansluitingen, powermodules |
| Elektrisch bouwen | Hoofdstroomonderbrekerpanelen, sub-panelen, aardingsroosters |
| Telecommunicatie | Stroomback-upsystemen, gelijkrichterkasten, DC-distributie |
C11000 Koperen verzamelrailverpakking
| Laag | Materiaal | Doel |
|---|---|---|
| Binnenverpakking | VCI-film (dampcorrosie-inhibitor). | Voorkomt oxidatie |
| Interleaving | Kraftpapier + schuimplaat | Voorkomt krassen tussen lagen |
| Bundelen | Stalen banden | Zet bundels bij elkaar |
| Pallet | Warmte-behandeld multiplex (IPPC-gecertificeerd) | Basis voor zeevracht |
| Uiterlijke bescherming | Hoekbeschermers + stretchfolie | Voorkomt palletschade |
C11000 koperen railverpakking– voor gebogen of aangepaste vormen voegen we op maat gemaakte schuimhouders toe om vervorming te voorkomen. Voor luchtvracht of koeriersdiensten worden zware-kartonnen dozen met intern schuim gebruikt.
Veelgestelde vragen
Vraag 1: Wat is de MOQ voor C11000 koperen rail?
Voor standaardformaten (breedte en dikte uit onze matrijzenbibliotheek):MOQ=10 stuks per maat.
Voor aangepaste formaten (speciale breedte, dikte of lengte niet in de standaardlijst):MOQ=50 stuks per maat.
Voor monsterbestellingen (elke maat, elke vorm):Geen MOQ. We ondersteunen prototypebestellingen in kleine- batches vóór massaproductie.
Standaardmaten zijn onder meer: 20 mm, 25 mm, 30 mm, 40 mm, 50 mm, 60 mm, 80 mm, 100 mm, 120 mm breedte met 3 mm, 5 mm, 6 mm, 10 mm dikte.
Vraag 2: Verstrekt u monsters van C11000-rail?
Ja.Standaard maat monsters:Vrij, klant betaalt verzendkosten. Monsters op maat:50 USD, restitueerbaar bij een productieorder van 500+ stuks.
Voorbeeldlevertijd: 5-7 werkdagen voor standaardformaten, 7-10 dagen voor aangepaste formaten.
Vraag 3: Wat is de doorlooptijd voor C11000-bestellingen?
Voorbeeldbestellingen:5-10 werkdagen, afhankelijk van de complexiteit.
Productieorders (standaardformaten, geen beplating):10-15 werkdagen.
Productieorders (met vertinnen/verzilveren):15-20 werkdagen.
Productieorders (fabricage op maat met buigen):15-20 werkdagen.
Vraag 4: C11000 versus C10100 – wat is het verschil?
| Eigendom | C11000 (ETP) | C10100 (OFE) |
|---|---|---|
| Zuiverheid | 99.9% | 99.99% |
| Zuurstofgehalte | 0.02-0.04% | Minder dan of gelijk aan 0,0005% |
| Geleidbaarheid | 100% IACS | 100% IACS |
| Prijs | Basislijn | +30-50% |
| Beste voor | Algemeen elektrisch | Vacuüm, waterstof, cryogeen |
Voor 95% van de toepassingen is C11000 voldoende. Kies alleen C10100 als uw specificatie expliciet 'zuurstof-vrij' koper vereist of als uw toepassing gebruik maakt van vacuümkamers, waterstofsolderen of cryogene temperaturen onder -150 graden.
Vraag 5: Kunt u de C11000-rail op de exacte lengte afsnijden?
Ja.Wij bieden een service op maat-op-lengte bijgeen extra kostenvoor standaard maten. Tolerantie: ± 0,5 mm. Maximale lengte: 6000 mm.
Voor bestellingen die precieze lengtes vereisen (bijvoorbeeld 1.873 mm), geeft u eenvoudigweg de exacte afmeting op uw bestelling op. Wij snijden en ontbramen vóór verzending.
Vraag 6: Levert u een gebogen of geponste C11000-rail?
Ja.Buigen: L--vorm, Z--vorm, U--vorm en aangepaste hoeken tot 6 buigingen per stuk. Ponsen: ronde gaten (diameter 4-20 mm), slobgaten (6x12 mm tot 10x25 mm) en verzonken gaten.
Toleranties:Gatpositie ±0,2 mm, buighoek ±1 graad, totale lengte na buigen ±1,0 mm.
Stuur uw tekening (PDF, DWG, DXF) voor een offerte.MOQ voor fabricage op maat: 50 stuks per vorm. Monsterbestellingen worden geaccepteerd met een monstervergoeding van 50-200 USD (aftrekbaar).
Vraag 7: Wat is de maximale lengte voor C11000 koperen rail?
Standaard voorraadlengte:4000 mm. Dit is ons standaardaanbod en wordt dezelfde/volgende dag verzonden voor voorraadformaten.
Aangepaste lengte:Tot 6000 mm leverbaar met minimumafname van 50 stuks. Doorlooptijd voegt 5-7 werkdagen toe.
Langer dan 6000 mm:Niet als één stuk verkrijgbaar vanwege beperkingen op het gebied van hantering en transport. Voor toepassingen die langere continue runs vereisen, adviseren wij het gebruik van splitsingskits of meerdere railsecties met jumperverbindingen. Wij kunnen de laskit voor u ontwerpen en leveren.
Vraag 8: Is C11000 geschikt voor aarding en verbinding?
Ja.C11000 is het meest gebruikte materiaal hiervooraarding en bindingtoepassingen in elektrische panelen, schakelapparatuur, onderstations en elektrische systemen voor gebouwen.
Koper biedt een laag-impedantiepad naar aarde, waardoor een veilige afvoer van foutstromen wordt gegarandeerd en het gevaar van elektrische schokken wordt voorkomen. De 100% IACS-geleiding van de C11000 is ideaal voor deze toepassing.
Voor aarding binnenshuis:Een kale C11000-rail is voldoende.Voor buiten- of kustomgevingen:Wij raden aanvertinnenvoor corrosiebescherming. Vertinde koperen rail kan 20-30 jaar meegaan, zelfs onder zware omstandigheden.
Vraag 9: Levert u geïsoleerde C11000-rail?
Ja.Wij bieden drie isolatieopties voor C11000 koperen rail:
| Isolatietype | Spanningswaarde | Beste voor |
|---|---|---|
| Warmtekrimpkous | Tot 15 kV | Aanraak-veilige veiligheid, kleurcodering voor fase-identificatie (rood/zwart/blauw/geel/groen) |
| Epoxy-coating | Tot 36 kV | Buiteninstallaties, hoogspanningsschakelaars, volledige dekking inclusief bochten |
| PVC-hoes | Tot 600V | Basisaanraak-veilige bescherming voor laagspanningspanelen |
Doorlooptijd voor geïsoleerde rails:Voeg 3-5 werkdagen toe aan de standaardproductietijd.
Q10: Zeevracht versus luchtvracht – kosten- en tijdsverschil voor C11000-rail?
| Verzendmethode | Levertijd | Kosten | Beste voor |
|---|---|---|---|
| Zeevracht (LCL) | 30-40 dagen | Laag | Bestellingen > 500 kg, geen spoed |
| Zeevracht (20FT FCL) | 25-35 dagen | Laagste per kg | Orders > 18 ton (volle container) |
| Luchtvracht | 5-7 dagen | 3-5x zeevracht | Dringende bestellingen, 100-500 kg |
| Expresskoerier (DHL/FedEx/UPS) | 3-5 dagen | 5-8x zeevracht | Alleen monsters, bestellingen onder de 100 kg |
Voorbeeld voor een C11000-railbestelling van 200 kg die naar de VS wordt verzonden:
| Methode | Geschatte kosten | Levertijd |
|---|---|---|
| Zeevracht (LCL) | 400-600 USD | 35-40 dagen |
| Luchtvracht | 1.800-2.500 USD | 5-7 dagen |
| DHLExpress | 3.000-4.000 USD | 3-5 dagen |
Klik hier om een verzendofferte voor uw bestelling te ontvangen
Populaire tags: c11000 koperen busbar, China c11000 koperen busbar fabrikanten, leveranciers, fabriek, koper
Een paar
NoVolgende
NoMisschien vind je dit ook leuk
Aanvraag sturen
